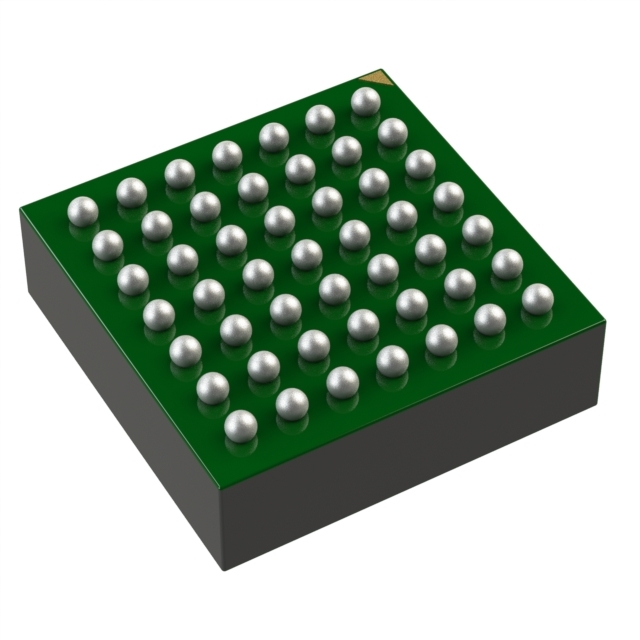

LTM8078IY

LTM8078IY от Analog Devices

Общее описание

LTM8078IY — это модульный высокоэффективный DC-DC преобразователь, разработанный компанией Analog Devices. Он представляет собой регулируемый понижающий преобразователь (step-down), который способен работать в широком диапазоне входного напряжения от 3 В до 40 В и обеспечивает стабильное выходное напряжение 3.3 В и 5 В при максимальном выходном токе 1.4 А на каждом канале.

Преимущества

• Широкий диапазон входного напряжения: от 3 В до 40 В.
• Высокая эффективность: подходит для приложений с ограниченным энергопотреблением.
• Компактные размеры: обеспечивает экономию пространства на печатной плате.
• Недостижимая простота использования: всего несколько внешних компонентов для полноценного функционирования.

Недостатки

• Ограниченный максимальный ток: до 1.4 А на каждый канал, что может быть недостаточно для приложений с высоким потреблением.

Типовое использование

• Power Supplies: импульсные источники питания для различных устройств.
• Telecommunications: сетевые устройства, роутеры, коммутационные панели.
• Industrial Controls: системы управления и автоматизации.
• Medical Equipment: медицинское оборудование с низким энергопотреблением.

Рекомендации по применению

1. Убедитесь, что входное напряжение находится в диапазоне от 3 В до 40 В.
2. Спроектируйте дорожки печатной платы с учетом высокой плотности тока.
3. Используйте фильтры EMI для улучшения электромагнитной совместимости.
4. Обеспечьте достаточное охлаждение для снижения температуры компонентов.

Основные технические характеристики

• Диапазон входного напряжения: 3 В - 40 В
• Выходное напряжение 1: 3.3 В
• Выходное напряжение 2: 5 В
• Максимальный выходной ток: 1.4 А на канал
• Рабочая температура: от -40°C до 125°C
• Эффективность: зависит от условий нагрузки, порядка 90%
• Размеры корпуса: 0.25" x 0.25" x 0.09" (6.3 мм x 6.3 мм x 2.2 мм)
• Корпус: 49-BGA (6.25x6.25)

Возможные аналоги

• LTM4622 от Analog Devices: аналогичный модуль с аналогичным диапазоном выходного напряжения, но с другими характеристиками.
• TPS54335A от Texas Instruments: DC-DC преобразователь с чуть меньшим входным диапазоном, но с аналогичной функциональностью.

Используя LTM8078IY, вы получаете высокоэффективный и компактный DC-DC преобразователь, который идеально подходит для самых различных применений, где важна стабильность вывода и широкий диапазон входного напряжения.
