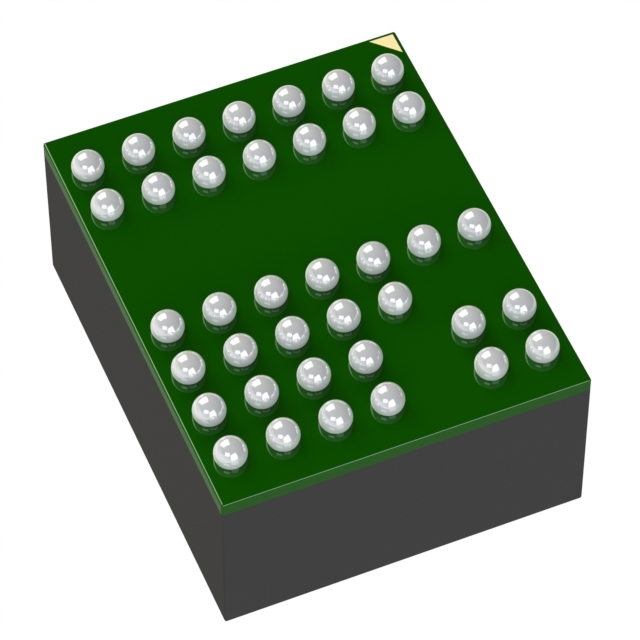

LTM8068IY#PBF

LTM8068IY#PBF от Analog Devices

Общее описание: LTM8068IY#PBF – это высокоэффективный изолированный модуль DC-DC преобразователя от компании Analog Devices. Он способен работать в широком диапазоне входных напряжений, обеспечивая два независимых регулируемых выходных напряжения. Данный модуль идеален для использования в приложениях, требующих изоляции и высокоэффективного преобразования энергии.

Преимущества:

• Широкий диапазон входных напряжений: от 2.8В до 40В, что обеспечивает гибкость в различных применениях.
• Компактный размер: благодаря интегральной конструкции, модуль занимает минимум места на плате.
• Высокая эффективность работы: обеспечивает минимальные потери энергии.
• Наличие двух изолированных выходов: позволяет использовать одно устройство для различных приложений.
• Минимальные требования к внешним компонентам: интегрированный подход позволяет снизить количество боковых компонентов.

Недостатки:

• В стоимость могут включаться дополнительные затраты на улучшение изоляции в специфических применениях.
• Требуется качественное теплоотведение для работы при максимальных нагрузках.

Типовое использование:

• Промышленные системы управления
• Медицинское оборудование
• Телекоммуникационные устройства
• Системы распределения электропитания
• Программируемые логические контроллеры (ПЛК)

Рекомендации по применению:

• Обеспечьте надлежащее теплоотведение для поддержания оптимальной работы модуля.
• При проектировании схемы следует учитывать особенности изоляции модуля для поддержания электрической безопасности.
• Используйте фильтры на входе и выходе для снижения помех и повышения стабильности работы.

Основные технические характеристики:

• Минимальное входное напряжение: 2.8 В
• Максимальное входное напряжение: 40 В
• Регулируемое выходное напряжение 1: от 2.5 В до 18 В
• Регулируемое выходное напряжение 2: от 1.2 В до 18 В
• Максимальный выходной ток: 450 мА (выход 1), 300 мА (выход 2)
• Изоляционное напряжение: 2 кВ
• Рабочая температура: от -40°C до +125°C
• Монтаж: поверхностный монтаж (SMD)
• Корпус: 38-BGA (11.25x9)

Возможные аналоги:

• LTM8067IV#PBF (отличается параметрами выходного напряжения и тока)
• LTM8043IY#PBF (трехвыходной изолированный преобразователь)
• LT3999EMSE#PBF (аналогичный входной диапазон, двухвыходной)

Используйте LTM8068IY#PBF для создания надежных и высокоэффективных систем электропитания с изоляцией.
