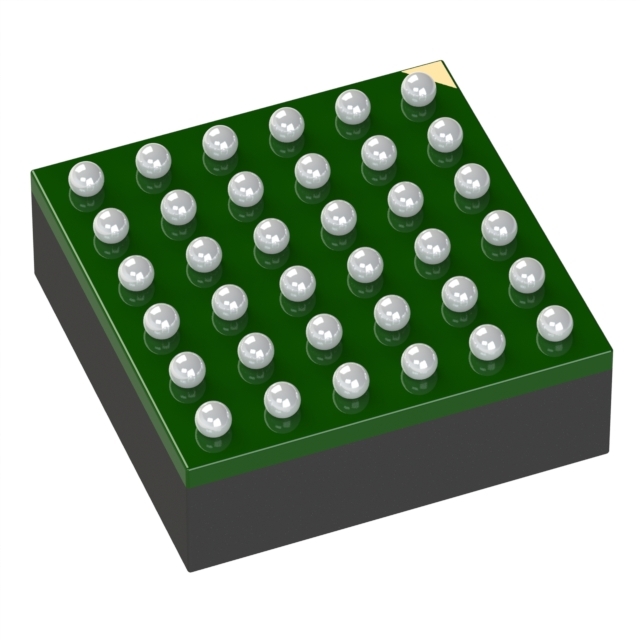

LTM8065IY#PBF от Analog Devices

Общее описание

LTM8065IY#PBF — это DC-DC конвертер типа µModule® (микромодуль) от компании Analog Devices. Это высокоэффективный модуль с широким диапазоном входного и выходного напряжения, который способен обеспечить выходной ток до 2.5А. Этот модуль отличается компактными размерами и высокой степенью интеграции, включающей все необходимые компоненты для преобразования напряжения.

Преимущества

• Широкий диапазон входного напряжения: от 3.4В до 40В.
• Гибкость в настройке выходного напряжения: возможность регулировки в диапазоне от 0.97В до 18В.
• Высокая степень интеграции: уменьшает количество внешних компонентов и упрощает монтаж.
• Компактные размеры: упрощает разработку компактных устройств и облегчает проблему ограничения пространства на печатной плате.
• Высокая эффективность и надежность: позволяет использовать в различных условиях эксплуатации, включая промышленную и коммерческую электронику.

Недостатки

• Ограниченный выходной ток: до 2.5А, что может быть недостаточно для приложений с высоким потреблением тока.
• Неизолированная конструкция: может быть недостатком для определенных приложений, требующих изоляции.

Типовое использование

• Промышленные системы автоматизации
• Телекоммуникационные устройства
• Медицинская электроника
• Коммерческая электроника
• Системы распределения мощности на плате

Рекомендации по применению

• Учитывайте тепловые характеристики и необходимость отвода тепла при максимальном выходном токе.
• Следите за требованиями к импульсным помехам и защите от перегрузок.
• Оптимально размещайте модуль на печатной плате для минимизации потерь и обеспечения надежной работы.

Основные технические характеристики

• Тип устройства: µModule DC-DC конвертер
• Количество выходов: 1
• Входное напряжение (минимум): 3.4В
• Входное напряжение (максимум): 40В
• Выходное напряжение: 0.97В ~ 18В
• Максимальный выходной ток: 2.5А
• Рабочая температура: от -40°C до 125°C (с учетом дерейтинга)
• Тип монтажа: поверхностный монтаж (SMT)
• Корпус / тип пакета: BGA-упаковка 6.25мм x 6.25мм

Возможные аналоги

• LTM8045 от Analog Devices: аналогичный DC-DC конвертер с меньшей мощностью.
• LMZ20502 от Texas Instruments: подобный модуль, однако с другими характеристиками ввода и вывода.
• PTN78020AAZ от Texas Instruments: модуль с более высоким выходным током и схожими характеристиками.

Этот модуль предлагает надежное и эффективное решение для преобразования напряжения в различных приложениях, где необходимы компактность и высокая степень интеграции.
