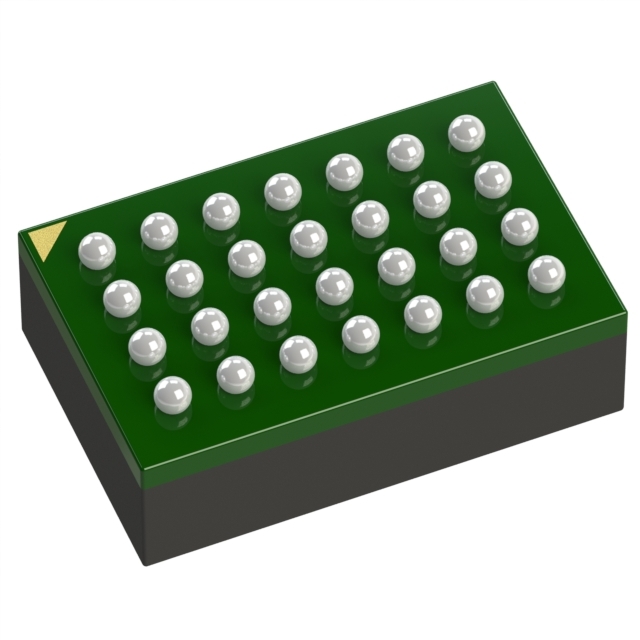

LTM8063IY

LTM8063IY от Analog Devices

Общее описание

LTM8063IY – это компактный DC-DC преобразователь от Analog Devices, выполненный в виде поверхностного модуля. Он используется для понижении напряжения и представлен в корпусе FBGA. Этот конвертер предназначен для применения в коммерческих ITE устройствах, обеспечивая стабильное выходное напряжение и высокую эффективность работы.

Преимущества

• Компактный размер: Миниатюрные габариты (6.3мм x 4мм x 2.2мм) позволяют устанавливать LTM8063IY в устройства с ограниченным пространством.
• Широкий диапазон входного напряжения: от 3.2 В до 40 В, что делает его универсальным для различных применений.
• Высокая выходная мощность: Способен обеспечивать до 2 ампер выходного тока.
• Регулируемое выходное напряжение: Выходное напряжение настраивается в пределах от 0.8 В до 15 В, что позволяет использовать модуль в различных схемах.

Недостатки

• Требовательность к условиям монтажа: Из-за малых размеров необходимо тщательно контролировать процесс пайки и установки.
• Отсутствие дополнительных специализированных функций: Подключение и управление устройством довольно стандартизировано, но не содержит дополнительных интеллектуальных функций.

Типовое использование

• Стандартные и промышленные электронные системы
• Медицинские приборы и устройства
• Автомобильная электроника
• Коммерческая электроника

Рекомендации по применению

• Тщательная настройка: Перед началом эксплуатации важно правильно настроить выходное напряжение в соответствии с требованиями приложения.
• Контроль температуры: Учитывая широкий диапазон рабочих температур (-40°C ~ 125°C), важно обеспечить достаточное охлаждение в условиях высоких нагрузок.
• Применение пассивных компонентов: Рекомендуется применять конденсаторы высокого качества для сглаживания выходного напряжения и фильтрации входных помех.

Основные технические характеристики

• Количество выходных каналов: 1
• Входное напряжение (мин.): 3.2 В
• Входное напряжение (макс.): 40 В
• Выходное напряжение: 0.8 ~ 15 В
• Максимальный выходной ток: 2 А
• Температура эксплуатации: -40°C ~ 125°C
• Корпус: 28-FBGA (6.3мм x 4.0мм x 2.2мм)

Возможные аналоги

• LTM8027: Похожий по функционалу модуль с широким диапазоном входного напряжения.
• LTM4644: DC-DC конвертер от Analog Devices с несколькими выходными каналами для более требовательных применений.

LTM8063IY от Analog Devices – это надежное и эффективное решение управления питанием для различных приложений, требующих компактных размеров и высокой производительности.
