LTM8060EY#PBF

LTM8060EY#PBF от Analog Devices

Общее Описание

LTM8060EY#PBF - это высокоэффективный четырехканальный модуль понижающего преобразователя напряжения (DC-DC конвертер) от Analog Devices. Этот силовой модуль серии µModule® отличается компактными размерами и интегрированными компонентами, что упрощает его использование в конструкциях с ограниченным пространством. Предназначен для использования в различных устройствах, требующих стабилизированного выхода питания от одного источника.

Преимущества

• Компактный дизайн: Интегрированный модуль с минимальными требованием к внешним компонентам.
• Широкий диапазон входного напряжения: От 3V до 40V, что обеспечивает гибкость применений.
• Мощный выход: Каждый канал может обеспечивать до 3A.
• Высокая эффективность: Поддерживает устойчивую и эффективную работу при высоких нагрузках.
• Простота в использовании: Минимум внешних компонентов и продуманная компоновка.

Недостатки

• Ограничение мощности: Максимальный ток на канал ограничен 3А, что может быть недостатком для некоторых приложений.
• Возможность перегрева: Требуется правильное управление теплоотводом для использования при высоких токах и температурах.

Типовое Использование

• Системы питания для ITE коммерческого оборудования
• Промышленные контролеры и медицинские устройства
• Телекоммуникационные системы и серверное оборудование
• Высокопроизводительные вычислительные системы

Рекомендации по Применению

• Обеспечьте подходящее охлаждение для предотвращения перегрева модуля во время работы.
• Используйте качественные конденсаторы и индукторы для обеспечения стабильной работы.
• Следуйте рекомендациям по монтажу и компоновке, указанным в документации от производителя, для оптимальной производительности и надежности.

Основные Технические Характеристики

• Число выходов: 4
• Входное напряжение: 3V - 40V
• Выходное напряжение:
  • Канал 1: 0.8V - 8V
  • Канал 2: 3.3V
  • Канал 3: 1.5V
  • Канал 4: 1V
• Максимальный выходной ток: 3A на каждый канал
• Температурный диапазон: От -40°C до +125°C (с учетом дерегуляции)

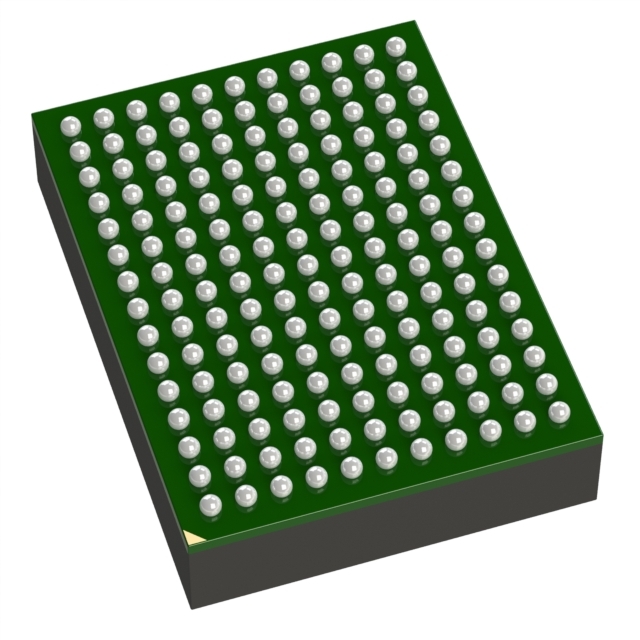

• Корпус: 165-BGA (16x11.9 мм)

Возможные Аналоги

• LTM4644: От Quad Output Step-Down µModule Regulator.
• LTM4624EY#PBF: От Four Output DC-DC µModule Regulator.

Этот модуль стабилизации питания отличается высокой гибкостью и мощностью, что делает его идеальным для использования в разнообразных устройствах, требующих компактного и эффективного источника стабилизированного напряжения.
