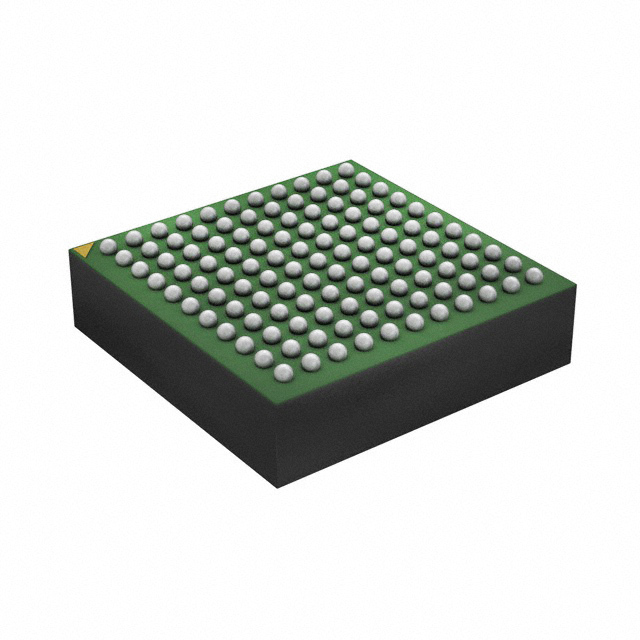

LTM8056IY#PBF

LTM8056IY#PBF от Analog Devices

Общее описание

LTM8056IY#PBF — это высокоэффективный импульсный DC-DC преобразователь в конфигурации µModule® от компании Analog Devices. Этот измерительный модуль представляет собой полностью интегрированное решение, содержащее все необходимые компоненты для выполнения преобразования напряжения, что значительно упрощает разработку и сводит к минимуму требуемый внешний обвес.

Преимущества

• Высокая эффективность до 96%, что уменьшает тепловую нагрузку и увеличивает общий КПД системы.
• Широкий диапазон входного напряжения от 5В до 58В, что позволяет использовать модуль в различных приложениях с различными источниками питания.
• Широкий диапазон выходного напряжения от 1,2В до 48В, что делает его универсальным для различных применений.
• Высокий выходной ток до 5,4А, что позволяет использовать его в мощных приложениях.
• Компактные размеры (15мм x 15мм x 4.3мм) и поверхностный монтаж, что упрощает интеграцию в конфигурацию печатной платы.

Недостатки

• Стоимость: Высокая функциональность и производительность могут сопровождаться соответствующей стоимостью.
• Тепловыделение: При высоких нагрузках может потребоваться дополнительное охлаждение.

Типовое использование

• Промышленная и телекоммуникационная техника
• Системы распределения питания
• Медицинское оборудование
• Электронные тестовые системы
• Автомобильные электроника

Рекомендации по применению

• Хорошо подходит для применения в условиях ограниченного пространства благодаря компактным размерам.
• Возможна дополнительная теплоотводная система для повышения надежности работы при высоких мощностях.
• Разработчикам рекомендуется использовать рекомендованный обвес и обеспечить правильные соединения для достижения заявленных характеристик.

Основные технические характеристики

• Тип: Неизолированный модуль питания
• Количество выходов: 1
• Диапазон входного напряжения: от 5В до 58В
• Диапазон выходного напряжения: от 1,2В до 48В
• Максимальный выходной ток: 5.4А
• Эффективность: до 96%
• Рабочая температура: от -40°C до 125°C
• Корпус: 121-BBGA модуль
• Размеры (ДxШxВ): 15.0мм x 15.0мм x 4.3мм

Возможные аналоги

• LTM8055 от Analog Devices
• LMZ35003 от Texas Instruments
• RPP30-243.3SE от Recom Power

Заключение

LTM8056IY#PBF является мощным и компактным DC-DC преобразователем, который может быть использован в различных приложениях благодаря своему широкому диапазону входного и выходного напряжения, высокой эффективности и простоте интеграции в существующие проекты.
