LTM8055IY#PBF

LTM8055IY#PBF от Analog Devices

Общее описание

LTM8055IY#PBF - это высокоэффективный step-down преобразователь постоянного тока в постоянный (DC-DC), встроенный в компактный корпус µModule® от компании Analog Devices. Этот модуль предназначен для преобразования входного напряжения в диапазоне от 5V до 36V в стабильное выходное напряжение, которое можно настраивать в пределах от 1.2V до 36V.

Преимущества

• Высокая эффективность: До 97.5% в зависимости от условий нагрузки.
• Компактные размеры: 15 мм x 15 мм x 4.9 мм, что позволяет использовать его в пространствах с ограниченными габаритами.
• Широкий диапазон входных и выходных напряжений: Гибкость настройки для различных приложений.
• Высокий ток выхода: До 8.5A, что подходит для большого числа приложений с высокими требованиями к мощности.
• Защита от перегрева (OTP): Обеспечивает надежную работу модулей в экстремальных условиях.

Недостатки

• Стоимость: Высокая производительность и компактные размеры могут привести к увеличению стоимости по сравнению с менее продвинутыми решениями.
• Специфичные требования к пайке: Поверхностное крепление (Surface Mount) требует определенный уровень мастерства и оборудования для надежного монтажа.

Типовое использование

• Информационные и коммуникационные технологии (ИКТ).
• Системы управления питанием в коммерческих и промышленных электронных устройствах.
• Прецизионное оборудование, требующее высокоэффективных стабилизаторов напряжения.
• Медицинская электроника, требующая надежных и компактных решений для управления питанием.

Рекомендации по применению

• Модуль LTM8055IY#PBF следует использовать в приложениях, где требуется высокая мощность при ограниченном пространстве.
• Для обеспечения стабильной работы и защиты от перегрева рекомендуется тщательная установка радиаторов или использование вентилируемых корпусов.
• Обратите внимание на необходимые параметры входного и выходного напряжения, а также требуемые фильтры для предотвращения электромагнитных помех.

Основные технические характеристики

• Тип: Module
• Блоки: 1
• Входное напряжение: 5V - 36V
• Выходное напряжение: 1.2V - 36V
• Выходной ток (макс.): 8.5A
• Эффективность: До 97.5%
• Рабочая температура: -40°C ~ 125°C
• Монтаж: Поверхностный (Surface Mount)

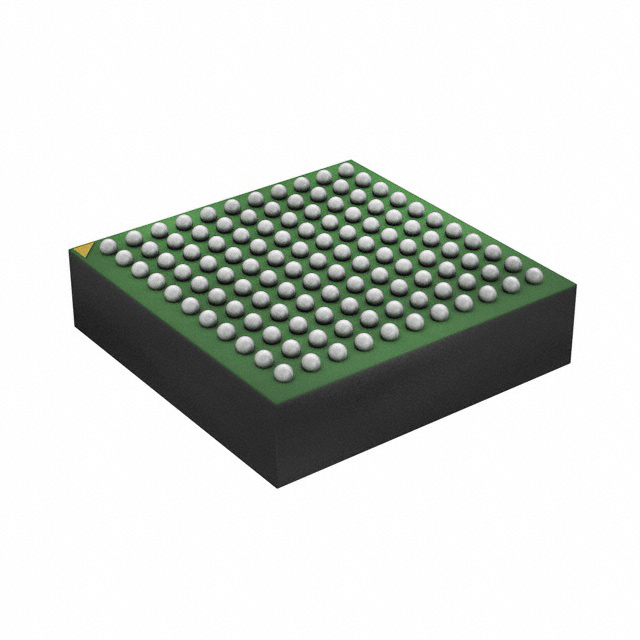

• Корпус/Габариты: 15.0 мм x 15.0 мм x 4.9 мм (121-BGA)

Возможные аналоги

• LTM8025: 5V - 36V, 3A DC/DC µModule Step-Down Regulator.
• LMZ36002: 2A, 36V Power Module от Texas Instruments.
• MPQ8646P: 25A, 3-16V, полумостового переключения DC/DC регулятор от Monolithic Power Systems.

Заключение

Модуль LTM8055IY#PBF от Analog Devices представляет собой высокоэффективное и компактное решение для задач управления питанием в различных современных электронных устройствах. Благодаря своим характеристикам и встроенным защитам, он станет надежной основой для вашей следующей разработки.
