LTM8054IY

LTM8054IY от Analog Devices

Общее описание

LTM8054IY от Analog Devices – это мощный DC/DC понижающий преобразователь в формате µModule® (микромодуля). Он разработан для использования в необходимых ситуациях, требующих высокоэффективного понижения напряжения во множестве приложений, включая промышленные системы и сети питания информационных технологий.

Преимущества

• Компактный размер: Благодаря интеграции всех основных компонентов в одном корпусе, микромодуль занимает минимальное пространство на печатной плате.
• Высокая эффективность: Продуманная схема управления позволяет преобразователю работать с высоким КПД.
• Широкий диапазон входного напряжения: Возможность работы от источников питания с диапазоном от 5 В до 36 В.
• Высокий выходной ток: Поддержка выхода до 5.4 А, что делает его подходящим для мощных нагрузок.
• Низкая выходная пульсация: Обеспечивает стабильное и чистое питание, что особенно важно для чувствительных компонентов.

Недостатки

• Теплоотдача: При высоких токовых нагрузках может потребоваться дополнительное управление теплом.
• Стоимость: Модули µModule® могут быть дороже по сравнению с дискретными решениями.

Типовое использование

• Промышленные системы автоматизации
• Системы распределения питания
• Медицинское оборудование
• Телекоммуникационные устройства

Рекомендации по применению

• Дизайн печатной платы: Важно обеспечить адекватное отведение тепла, используя термопады и подходящие площадки.
• Капациторы и индуктивности: Используйте рекомендуемые типы и значения для фильтрации, чтобы минимизировать помехи и пульсации.

Основные технические характеристики

• Диапазон входного напряжения: 5 В – 36 В
• Диапазон выходного напряжения: 1.2 В – 36 В
• Максимальный выходной ток: 5.4 А
• Рабочая температура: -40°C ~ 125°C
• Монтаж: Поверхностный монтаж (SMD)

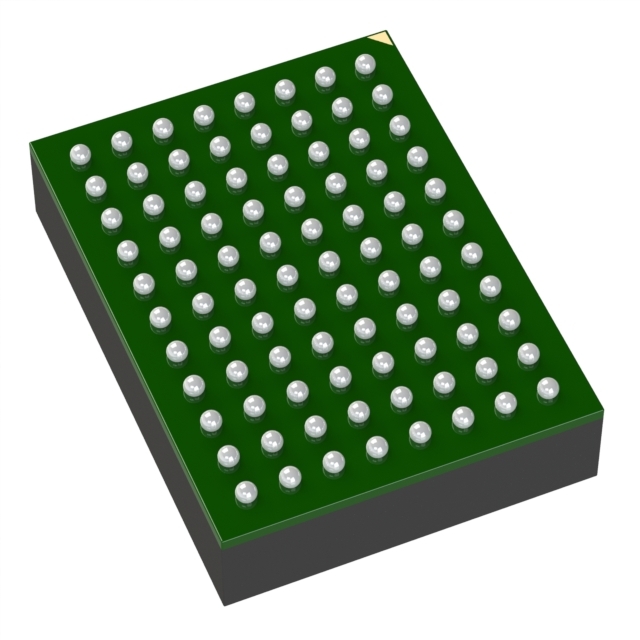

• Корпус: 88-BGA (15x11.25 мм)
• Размеры: 0.60" длина x 0.44" ширина x 0.13" высота (15.2 мм x 11.2 мм x 3.4 мм)

Возможные аналоги

• LTM8049 от Analog Devices: подобный модуль с двумя выходами для двуполярных источников питания.
• LMZM33606 от Texas Instruments: аналогичный интегрированный понижающий модуль с конкурентоспособными характеристиками.

Надеюсь, это описание поможет вам лучше понять продукт и его применение. Если у вас есть дополнительные вопросы или требуется помощь в подборе компонентов, не стесняйтесь обращаться.
