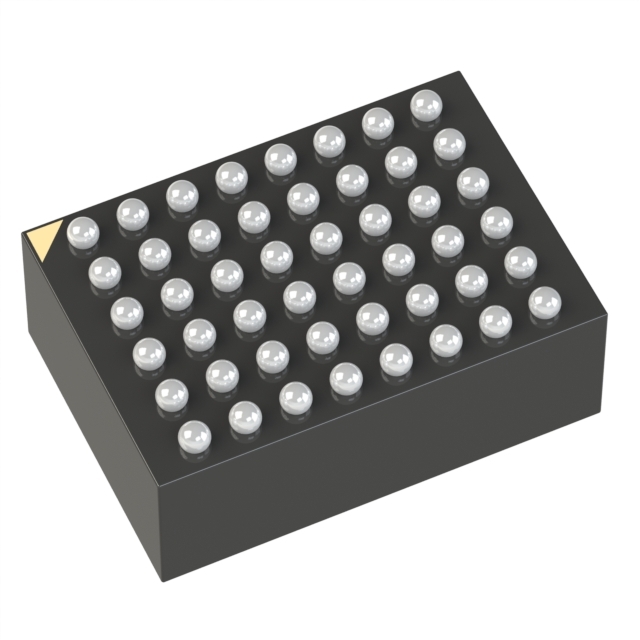

LTM8053IY#PBF

LTM8053IY#PBF от Analog Devices

Общее описание

LTM8053IY#PBF – это высокоэффективный DC-DC конвертер, представляющий собой модуль понижающего преобразователя напряжения с широким диапазоном входного напряжения от 3.4В до 40В и регулируемым выходным напряжением от 0.97В до 15В. Этот модуль предлагает высокую плотность мощности и простоту использования, что делает его идеальным для мощных применений в ограниченных пространствах.

Преимущества

• Широкий диапазон входного напряжения: 3.4В – 40В, что делает модуль универсальным для различных источников питания.
• Регулируемое выходное напряжение: 0.97В – 15В, подходит для различных приложений.
• Высокая эффективность: Более 90% при типичных условиях работы.
• Компактный форм-фактор: Упаковка BBGA позволяет экономить место на печатной плате.
• Простота интеграции: Включает в себя все необходимые компоненты, что уменьшает количество внешних элементов.

Недостатки

• Относительно высокое тепловыделение при максимальной нагрузке, требующее дополнительного охлаждения в некоторых приложениях.
• Высокая стоимость по сравнению с дискретными решениями.

Типовое использование

• Промышленные и коммерческие источники питания
• Портативные устройства
• Телекоммуникационные системы
• Автомобильная электроника
• Компьютерные системы и серверы

Рекомендации по применению

• Охлаждение: При использовании в условиях высокой нагрузки или высоких температур рекомендуется предусмотреть адекватное охлаждение.
• Декуплирующие конденсаторы: Установите необходимые входные и выходные конденсаторы согласно рекомендациям производителя для обеспечения стабильной работы.
• Режим защиты: Используйте защиту от перегрева и перегрузки по току для повышения надежности системы.

Основные технические характеристики

• Входное напряжение: 3.4В – 40В
• Выходное напряжение: 0.97В – 15В
• Максимальный ток на выходе: 3.5А
• КПД: Более 90%
• Рабочая температура: -40°C до +125°C
• Корпус: 48-BBGA модуль
• Размеры: 9.0 мм x 6.3 мм x 3.3 мм

Возможные аналоги

• LTM4630 от Analog Devices
• LMZ31710 от Texas Instruments
• MIC28514 от Microchip Technology

Заключение

LTM8053IY#PBF – это мощный и гибкий DC-DC конвертер, который подходит для широкого спектра применений. Его компактный форм-фактор и высокая эффективность делают его идеальным выбором для проектов с ограниченным пространством и высокими требованиями к надежности.
