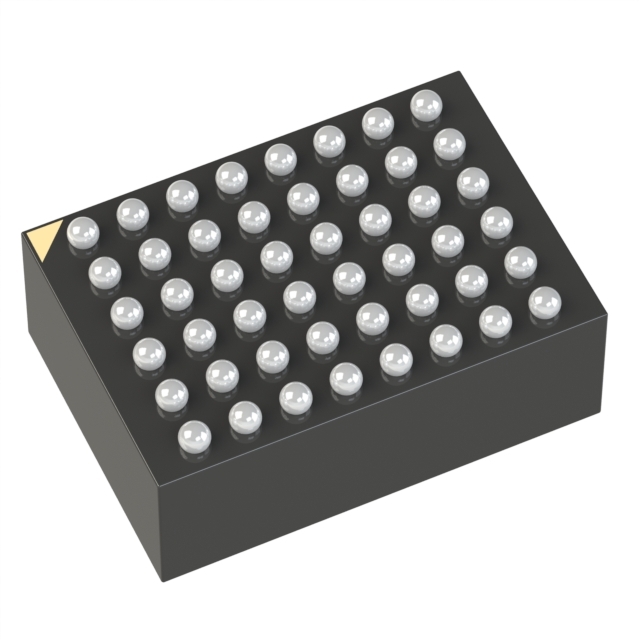

LTM8053EY-1#PBF от Analog Devices

Общее описание

LTM8053EY-1#PBF - это мощный и универсальный DC-DC преобразователь, разработанный компанией Analog Devices. Это модуль Non-Isolated Point-of-Load (PoL), который обеспечивает единый выходной сигнал с регулируемым напряжением в диапазоне от 0.97 В до 15 В. Устройство поддерживает широкий диапазон входного напряжения от 3.4 В до 40 В, что делает его пригодным для различных приложений.

Преимущества

• Высокая эффективность и компактный размер: Модуль LTM8053EY-1#PBF обеспечивает высокую эффективность регуляции, объединяя все необходимые компоненты в одном малышем корпусе.
• Широкий входной и выходной диапазон напряжений: Это позволяет использовать его во множестве различных систем и приложений.
• Надежность и долговечность: Устройство разработано для работы в температурном диапазоне от -40°C до 125°C, что делает его надежным в экстремальных условиях.
• Простота интеграции: Благодаря поверхности монтажа и компактным размерам модуль легко вписывается в существующие проектные схемы.

Недостатки

• Ограниченная выходная мощность: Максимальный выходной ток составляет 3.5 А, что может быть недостаточно для некоторых высокомощных применений.
• Неизолированный тип: Может не подходить для приложений, требующих гальванической развязки.

Типовое использование

• Телекоммуникации и сети
• Промышленные системы управления
• Оборудование, требующее высокой эффективности преобразования энергии
• Медицинская аппаратура

Рекомендации по применению

Для наилучшей эффективности и стабильности работы модуля рекомендуется:

1. Обеспечить хорошую тепловую вентиляцию: Убедитесь, что ваш дизайн печатной платы предусматривает достаточное охлаждение для модуля LTM8053EY-1#PBF.
2. Использовать качественные внешние компоненты: Конденсаторы и индуктивности, используемые в схеме, должны соответствовать рекомендованным параметрам от производителя.
3. Заботиться о правильной распайке: Избегайте чрезмерного нагрева модуля при пайке, чтобы не повредить его.

Основные технические характеристики

• Входное напряжение (мин): 3.4 В
• Входное напряжение (макс): 40 В
• Выходное напряжение: 0.97 В - 15 В
• Максимальный выходной ток: 3.5 А
• Тип корпуса: 48-BGA (9x6.25)
• Рабочая температура: -40°C ~ 125°C
• Размеры: 9.0 мм x 6.3 мм x 3.3 мм

Возможные аналоги

• Texas Instruments TPSM53603: 4 В - 36 В входного напряжения, регулировка выхода до 7.5 В, до 3 А выходного тока.
• Murata MYRASA: 4.5 В - 14 В входное напряжение, регулировка выхода до 14 В, до 3.5 А выходного тока.
• Maxim Integrated MAXM15462: 4.5 В - 42 В входное напряжение, регулировка выхода до 5 В, до 2.5 А выходного тока.

LTM8053EY-1#PBF от Analog Devices — это надежное и эффективное решение для множества промышленных и телекоммуникационных приложений, требующих преобразования DC-DC с высокой степенью точности и надежности.
