LTM8052EV#PBF

LTM8052EV#PBF от Analog Devices

Общее описание

LTM8052EV#PBF - это мощный DC/DC преобразователь компании Analog Devices, выполненный в формате µModule®. Этот компонент представляет собой неинвертирующий импульсный понижающий преобразователь напряжения с широким диапазоном входного напряжения от 6 до 36 В и выходным регулируемым напряжением от 1.2 до 24 В. Максимальный выходной ток составляет 5 А.

Преимущества

• Широкий диапазон входного напряжения: Поддержка входного напряжения от 6 до 36 В позволяет использовать устройство в различных приложениях, в том числе в промышленной и коммерческой электронике.

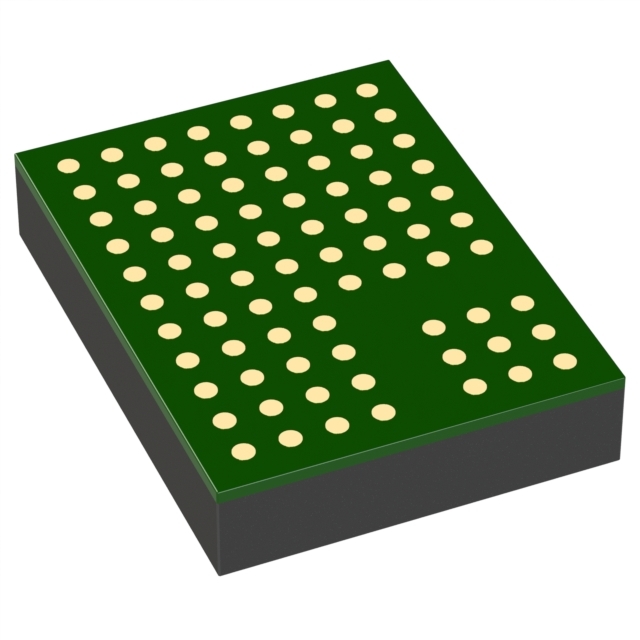

• Компактность: Устройство представляет собой компактный модуль в корпусе 81-LGA (15x11.25 мм), который легко интегрируется в печатные платы.
• Большой диапазон выходного напряжения: Регулируемое выходное напряжение от 1.2 до 24 В позволяет использовать LTM8052EV#PBF для питания различных устройств.
• Высокая эффективность: Устройство обеспечивает высокую КПД, что снижает тепловыделение и улучшает общую эффективность системы.

Недостатки

• Модулирование выходного напряжения: Mожет потребоваться дополнительная схема стабилизации напряжения для некоторых особо чувствительных приложений.
• Высокая цена: Из-за высокой производительности и качества компонента цена может быть выше по сравнению с менее функциональными аналогами.

Типовое использование

• Промышленные контроллеры и приводы
• Системы питания телекоммуникационных устройств
• Медицинское оборудование
• Портативные и переносные устройства
• Системы на базе FPGA и микроконтроллеров

Рекомендации по применению

• Важно следовать всем рекомендациям производителя по монтажу и эксплуатации для обеспечения длительного срока службы и надежной работы устройства.
• Рекомендуется использование дополнительных фильтрующих конденсаторов для минимизации электромагнитных помех (EMI).
• Учитывать тепловой режим работы устройства, монтировать его на печатные платы с хорошим теплоотводом.

Основные технические характеристики

• Тип: Non-Isolated PoL Module
• Количество выходов: 1
• Входное напряжение (Мин): 6 В
• Входное напряжение (Макс): 36 В
• Выходное напряжение: 1.2 ~ 24 В
• Максимальный выходной ток: 5 А
• Применение: ITE (Коммерческое)
• Особенности: UVLO (Undervoltage Lockout)
• Температурный диапазон: -40°C ~ 125°C
• Монтаж: Поверхностный монтаж (SMD)
• Корпус: 81-LGA (15x11.25 мм)

Возможные аналоги

• LTM8028 от Analog Devices
• LTM4644 от Analog Devices
• LMZ31710 от Texas Instruments

При выборе аналога обратите внимание на параметры входного и выходного напряжения, максимальный ток и другие характеристики, соответствующие вашим требованиям.

Используя данный µModule® конвертер, вы получите надежное и гибкое решение для ваших задач по преобразованию напряжения в различных электронных устройствах.
