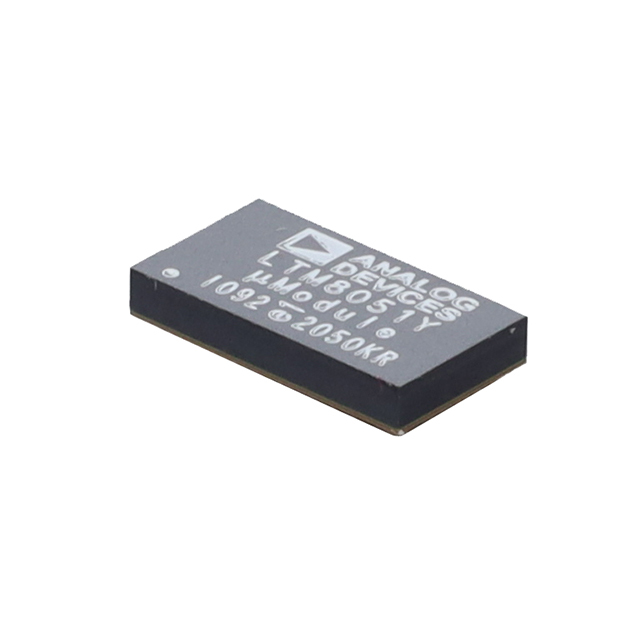

Описание LTM8051IY от Analog Devices

Общее описание

LTM8051IY — это микро-модульный (µModule) DC-DC преобразователь от Analog Devices, обеспечивающий до 1.2A выходного тока с высокой степенью интеграции и простотой использования. Этот компонент предназначен для эффективного понижения напряжения в широком диапазоне входного напряжения от 3V до 40V и обеспечивает выходное напряжение от 0.8V до 8V.

Преимущества

• Высокая интеграция: в одном корпусе объединены контроллер, индуктивность и компоненты силового тракта.
• Широкий диапазон входного напряжения: от 3V до 40V.
• Высокая стабильность: обеспечивает стабильное выходное напряжение с минимальными отклонениями.
• Удобство использования: не требует внешних компонентов, что упрощает разработку схем.

Недостатки

• Ограниченный ток выхода: максимальный ток составляет 1.2A, что может быть недостаточно для некоторых применений.
• Цена: модульная конструкция может быть дороже по сравнению с дискретными решениями.

Типовое использование

• Импульсные источники питания для телекоммуникационного и промышленного оборудования.
• Питание микроконтроллеров и других цифровых схем.
• Оборудование для тестирования и измерений.

Рекомендации по применению

• Убедитесь, что входное напряжение находится в пределах от 3V до 40V.
• Настройте выходное напряжение с помощью внешнего резисторного делителя.
• Продумайте эффективное рассеивание тепла, особенно при максимальных нагрузках.

Основные технические характеристики

• Диапазон входного напряжения: 3V - 40V
• Диапазон выходного напряжения: 0.8V - 8V
• Максимальный выходной ток: 1.2A
• Рабочая температура: от -40°C до 125°C
• КПД: до 90% (в зависимости от условий эксплуатации)
• Корпус: 91-FBGA (11.3mm x 6.3mm x 2.4mm)

Возможные аналоги

• LTM8025: DC-DC µModule с выходным током до 3A и входным напряжением до 36V.
• LTM8027: DC-DC µModule с аналогичными характеристиками, но более высоким выходным током.

Обладая компактным корпусом и высокой степенью интеграции, LTM8051IY является отличным решением для приложений, требующих надежного и стабильного понижения напряжения.
