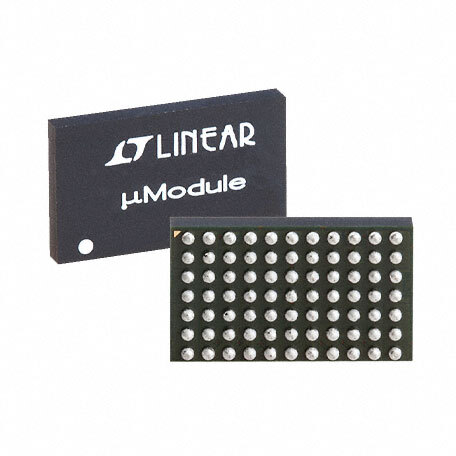

LTM8049IY#PBF

Описание: LTM8049IY#PBF от Analog Devices

Общее описание

LTM8049IY#PBF — это аналоговый модуль µModule® DC-DC преобразователя от компании Analog Devices. Он представляет собой не изолированный модуль с двумя выходами, предназначенный для преобразования напряжения в диапазоне от ±2.5 В до ±24 В. Устройство поддерживает входное напряжение от 2.6 В до 20 В, что делает его универсальным решением для широкого круга применений.

Преимущества

• Компактность: Модуль упакован в корпус 77-BGA, размеры которого составляют всего 15.0 мм x 9.0 мм.
• Высокая эффективность: Поддержка широкого диапазона выходных напряжений и токов до 1 А.
• Защита и надежность: Встроенные функции защиты, такие как защита от перегрева (OTP) и защита от низкого входного напряжения (UVLO).

Недостатки

• Температурные ограничения: Хотя модуль поддерживает широкий диапазон рабочих температур (от -40°C до 125°C), его эффективность может снижаться при экстремально высоких температурах.
• Ограничения по току: Максимальный выходной ток ограничен до 1 А на каждую линию, что может быть недостаточным для энергозатратных приложений.

Типовое использование

• Приложения ITE (Information Technology Equipment) коммерческого назначения.
• Преобразователи напряжения в телекоммуникационном оборудовании.
• Применения, требующие компактных решений для преобразования напряжений.

Рекомендации по применению

• Охлаждение: Рекомендуется обеспечить адекватное охлаждение, особенно при максимальной нагрузке, чтобы избежать перегрева.
• Фильтрация: Используйте качественные конденсаторы и дроссели для минимизации шумов и пульсаций напряжения.
• Компоновка плат: Оптимизируйте расположение компонентов на плате для минимизации паразитных индуктивностей и улучшения эффективности работы модуля.

Основные технические характеристики

• Входное напряжение: от 2.6 В до 20 В
• Выходное напряжение: ±2.5 В до ±24 В
• Максимальный ток на выходе: 1 А на каждый выход
• Рабочая температура: от -40°C до 125°C
• Корпус: 77-BGA (15.0 мм x 9.0 мм x 2.4 мм)

Возможные аналоги

• LTM8047 от Analog Devices: поддерживает одноканальный выход с подобным диапазоном напряжений и высокой эффективностью.
• LTM8053 от Analog Devices: одноканальный DC-DC преобразователь с еще более широким диапазоном входных напряжений.

Модуль LTM8049IY#PBF предоставляет эффективное и надежное решение для задач по преобразованию напряжений и является отличным выбором для производителей телекоммуникационного оборудования и других коммерческих приложений.
