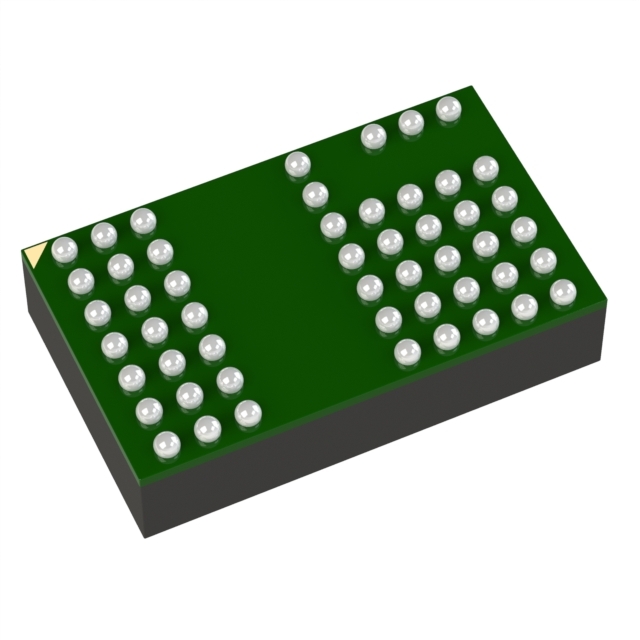

LTM8046MPY#PBF

LTM8046MPY#PBF от Analog Devices

Общее описание

LTM8046MPY#PBF представляет собой изолированный модуль DC-DC преобразователя с одним выходом, разработанный компанией Analog Devices. Он способен преобразовывать входное напряжение в диапазоне от 3.1 до 31 В в стабильное выходное напряжение, регулируемое в пределах от 1.8 до 12 В. Модуль может обеспечивать максимальный выходной ток до 550 мА. Встроенная герметизация и высокая степень интеграции делают этот модуль идеальным решением для приложений, требующих изоляции и компактности.

Преимущества

• Высокая степень интеграции: Легкость и удобство использования благодаря встроенной функции трансформатора и необходимых компонентов.
• Гибкость настройки напряжения: Широкие диапазоны входного и выходного напряжений.
• Высокая изоляция: Обеспечивает изоляцию напряжением до 3 кВ.
• Компактные размеры: Площадь занимает всего 15.0 мм x 11.3 мм при высоте 4.9 мм.

Недостатки

• Ограничение по току: Максимальный выходной ток ограничен до 550 мА, что может быть недостаточно для некоторых высокомощных приложений.
• Стоимость: Высокая степень интеграции приводит к увеличению стоимости компонента относительно других решений.

Типовое использование

• ИТ: Коммерческие и профессиональные информационно-технологические системы.
• Автомобильная электроника: Устройства, требующие изоляции и преобразования напряжения в компактных габаритах.
• Промышленная автоматика: Управление устройства и системы с необходимостью наличия изолированного питания.

Рекомендации по применению

• Убедитесь в правильном диапазоне входного напряжения: Поддерживайте входное напряжение в пределах от 3.1 до 31 В для корректной работы устройства.
• Управление тепловым режимом: Обеспечьте адекватное охлаждение для поддержания рабочих температур в пределах от -55°C до 125°C.
• Монтаж поверхностным монтажом (SMT): Для достижения наилучших результатов используйте рекомендованные методы монтажа.

Основные технические характеристики

• Минимальное входное напряжение: 3.1 В
• Максимальное входное напряжение: 31 В
• Диапазон выходного напряжения: 1.8 ~ 12 В
• Максимальный выходной ток: 550 мА
• Напряжение изоляции: 3 кВ
• Рабочая температура: -55°C ~ 125°C
• Габариты: 15.0 мм x 11.3 мм x 4.9 мм
• Тип корпуса: 51-BGA (15x9)

Возможные аналоги

• Різные модели DC-DC преобразователей от Texas Instruments: Например, преобразователь PTN04050C.
• Модели от Maxim Integrated: MAX25001A или MAX25301.

Этот модуль LTM8046MPY#PBF станет отличным выбором для приложений, требующих изоляции и гибких возможностей по преобразованию напряжения с максимальной компактностью и надежностью.
