LTM8045MPY

LTM8045MPY от Analog Devices

Общее описание

LTM8045MPY - это мощный модуль DC/DC-конвертера от компании Analog Devices, предназначенный для преобразования напряжения в диапазоне от 2.8V до 18V на входе и обеспечение выходного напряжения в диапазоне от -2.5V до -15V или 2.5V до 15V с максимальным выходным током 700mA. Этот модуль построен по технологии µModule®, что обеспечивает его компактные размеры и удобство в использовании.

Преимущества

• Широкий диапазон входного напряжения: от 2.8V до 18V, что делает модуль универсальным для различных приложений.
• Широкий диапазон выходного напряжения: возможность генерации как положительных, так и отрицательных значений напряжения.
• Высокая стабильность и надежность: модуль оснащен функциями защиты от перегрева (OTP) и защиты от пониженного входного напряжения (UVLO).
• Компактные размеры: благодаря технологии µModule® модуль имеет небольшие размеры, что позволяет экономить место на плате.

Недостатки

• Максимальный выходной ток: ограничение по выходному току до 700mA может не подойти для приложений с высокими требованиями по току.
• Повышенные требования к охлаждению: при максимальной нагрузке возможно требование дополнительных средств для отвода тепла.

Типовое использование

• Преобразователи DC/DC в промышленных и коммерческих приложениях.
• Работа в составе интеллектуальных систем питания в IT-оборудовании.
• Прикладные системы, требующие стабильно низкого напряжения питания (например, аналого-цифровые преобразователи, зарядные устройства для портативных устройств).

Рекомендации по применению

• Обеспечьте подходящее охлаждение для оптимальной производительности и надежности при полном токе нагрузки.
• Используйте соответствующие компоненты для установки на поверхность, чтобы обеспечить правильную работу и долговечность модуля.
• Внимательно следите за входными и выходными напряжениями для поддержания их в допустимых пределах.

Основные технические характеристики

• Входное напряжение (мин.): 2.8V
• Входное напряжение (макс.): 18V
• Выходное напряжение 1: -2.5V до -15V, 2.5V до 15V
• Максимальный выходной ток: 700mA
• Температура эксплуатации: -55°C до 125°C
• Функции защиты: OTP (защита от перегрева), UVLO (защита от пониженного напряжения)
• Тип монтажа: Поверхностный монтаж (Surface Mount)

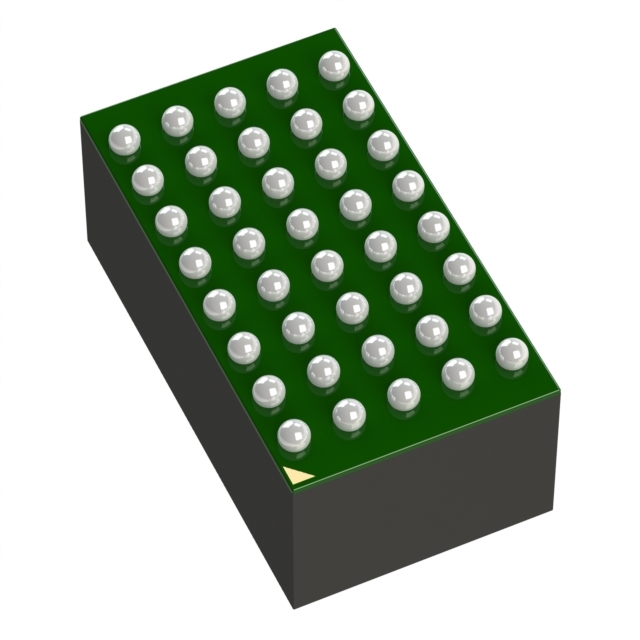

• Корпус: 40-BGA (11.25x6.25 мм)

Возможные аналоги

• LTM8046: также от Analog Devices, DC/DC-конвертер с похожими характеристиками.
• LTM8027: предоставляющий аналогичные функции, но с различными параметрами по токам и напряжениям.
• LMZ14203H от Texas Instruments: мощный вариант с высокими показателями эффективности и возможностями настройки.

LTM8045MPY является отличным выбором для тех задач, где требуется стабильное преобразование напряжения и высокое качество исполнения.
