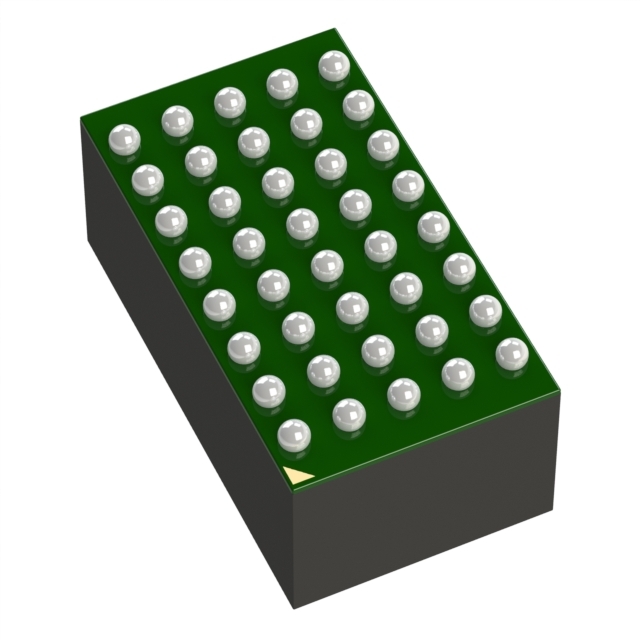

LTM8045IY

LTM8045IY от Analog Devices

Общее описание

LTM8045IY - это высокоэффективный DC-DC преобразователь от компании Analog Devices, представленный в виде µModule®. Данный компонент предназначен для преобразования напряжения с широким диапазоном ввода и может обеспечивать как положительное, так и отрицательное выходное напряжение. Преобразователь реализован в компактном корпусе типа BGA, что делает его удобным для использования в ограниченных пространствах и в устройствах с высокой плотностью компоновки.

Преимущества

• Широкий диапазон входного напряжения (2.8V - 18V), что позволяет использовать компонент в различных приложениях.
• Возможность получения как положительного (+2.5V до +15V), так и отрицательного (-2.5V до -15V) выходного напряжения.
• Высокая эффективность и надежность благодаря интегрированным защитам от перегрева (OTP) и блокировке пониженного напряжения (UVLO).
• Компактный корпус типа BGA, что удобно для монтажа на печатные платы с высокой плотностью компонентов.

Недостатки

• Относительно высокая стоимость, что может быть значимым фактором для бюджетных проектов.
• Ограничения по выходному току (до 700мА), что может быть недостаточным для приложений с высокими требованиями по мощности.

Типовое использование

• Источники питания для оборудования информационных технологий (ITE)
• Компактные электронные устройства и системы
• Прецизионные аналоговые и смешанные сигнальные системы

Рекомендации по применению

• Используйте соответствующие керамические конденсаторы на входе и выходе для обеспечения стабильной работы и снижения пульсаций.
• Убедитесь, что тепловое управление правильно организовано, чтобы избежать перегрева устройства, особенно в случае работы при высоких температурах.

Основные технические характеристики

• Входное напряжение: 2.8V - 18V
• Выходное напряжение: -2.5V до -15V / 2.5V до 15V
• Максимальный выходной ток: 700мА
• Температура эксплуатации: -40°C ~ +125°C
• Защита: OTP, UVLO (защита от перегрева, блокировка пониженного напряжения)
• Корпус: 40-BGA (11.3мм x 6.3мм x 4.9мм)

Возможные аналоги

• LTM8022 - DC-DC µModule преобразователь, также предлагаемый компанией Analog Devices, но с другими параметрами входного и выходного напряжения.
• LT1933 - компактный DC-DC преобразователь от Analog Devices с похожими характеристиками, но в другом исполнении корпуса и с другими техническими параметрами.

LTM8045IY является отличным выбором там, где существует необходимость в компактном и эффективном DC-DC преобразователе с возможностью регулировки выхода в широком диапазоне напряжений.
