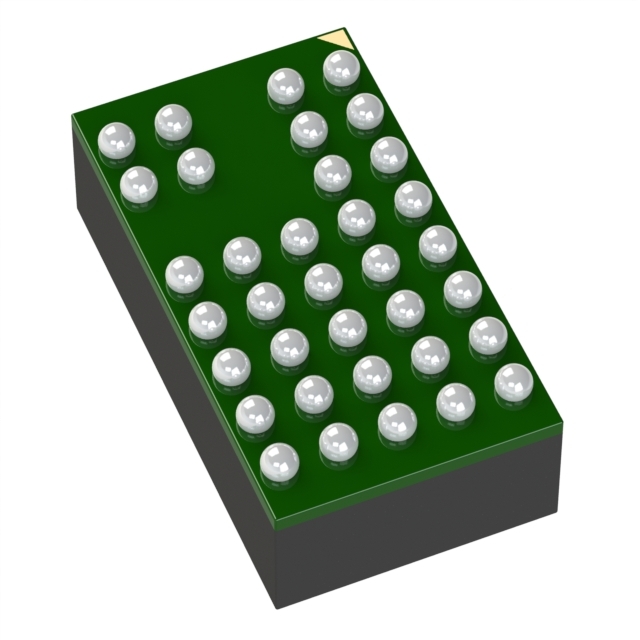

LTM8029MPY#PBF

LTM8029MPY#PBF от Analog Devices

Общее описание

LTM8029MPY#PBF — это высокоэффективный, компактный модуль DC-DC преобразователя серии µModule® от компании Analog Devices. Это устройство представляет собой не изолированный понижающий преобразователь точки нагрузки (PoL), который обеспечивает один выход с регулируемым напряжением от 1.2 до 18 В. Модуль поддерживает широкий диапазон входного напряжения от 4.5 В до 36 В, что делает его универсальным компонентом для применения в различных электронных устройствах.

Преимущества

• Компактные размеры: позволяет экономить пространство на плате.
• Высокая эффективность: минимальные тепловые потери.
• Широкий диапазон входного напряжения: гибкость в применении.
• Высокая надежность: работает при экстремальных температурах от -55°C до 125°C.

Недостатки

• Максимальный ток: ограниченный максимальный выходной ток 600 мА может не подходить для приложений с более высоким током.

Типовое использование

• Промышленные системы
• Сетевые устройства
• Медицинские приборы
• Оборудование для передачи данных

Рекомендации по применению

• Размещение на плате: рекомендуется устанавливать в местах с хорошим охлаждением.
• Фильтрация входа и выхода: для оптимальной работы модуля рекомендуется использовать фильтрующие конденсаторы на входе и выходе.
• Защита от перегрузки: встраивание защиты от перегрузок по току и короткого замыкания для повышения надежности системы.

Основные технические характеристики

• Тип: Не изолированный модуль точки нагрузки (PoL)
• Количество выходов: 1
• Входное напряжение (мин.): 4.5 В
• Входное напряжение (макс.): 36 В
• Выходное напряжение: 1.2 ~ 18 В
• Максимальный выходной ток: 600 мА
• Рабочая температура: -55°C ~ 125°C
• Размеры: 11.3 мм x 6.3 мм x 3.4 мм
• Корпус: 35-BBGA (11.25x6.25)

Возможные аналоги

• LTM4624 от Analog Devices
• MAXM17532 от Maxim Integrated
• TPSM84209 от Texas Instruments

Заключение

Модуль LTM8029MPY#PBF от Analog Devices представляет собой надежное решение для преобразования напряжения в компактных устройствах. Его гибкость, высокая эффективность и универсальность делают его отличным выбором для различных применений в промышленности и коммерции.
