LTM8023EV#PBF

LTM8023EV#PBF от Analog Devices

Общее описание

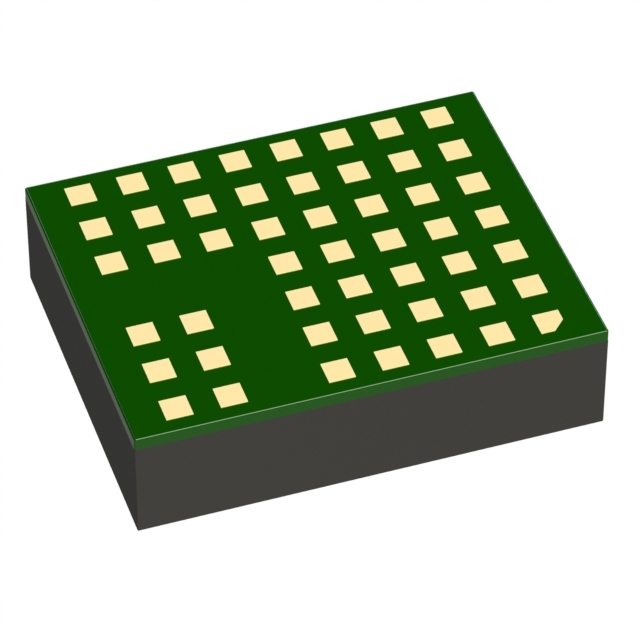

LTM8023EV#PBF - это высокоэффективный DC-DC преобразователь от компании Analog Devices. Этот модуль питания представляет собой PoL (Point-of-Load) преобразователь с выходным напряжением в диапазоне от 0.8 до 10 В и максимальным током на выходе 2 А. Устройство поддерживает входное напряжение в диапазоне от 3.6 В до 36 В, что делает его гибким для разнообразных приложений. LTM8023 поставляется в компактном корпусе LGA с размерами 11.25 x 9 мм.

Преимущества

• Широкий диапазон входного напряжения: подходит для различных источников питания.
• Регулируемое выходное напряжение: возможность настройки от 0.8 В до 10 В для конкретных задач.
• Высокая эффективность: снижение потерь при преобразовании и минимизация теплового эффекта.
• Комактный корпус: экономия места на плате и облегчение установки.

Недостатки

• Относительно невысокий ток на выходе (2 А): может быть недостаточным для мощных нагрузок.

Типовое использование

• Регуляторы напряжения в телекоммуникационном оборудовании.
• Питание микроконтроллеров и других цифровых систем.
• Промышленные контроллеры и сенсоры.
• Встраиваемые системы и устройства IoT.

Рекомендации по применению

• Следите за правильным подключением выводов согласно документации.
• Обеспечьте достаточное охлаждение, особенно при высоких выходных токах.
• Используйте качественные конденсаторы и фильтры для минимизации электроизоляционных шумов.

Основные технические характеристики

• Тип: Преобразователь DC-DC, модуль PoL.
• Количество выходов: 1.
• Диапазон входного напряжения: 3.6 В - 36 В.
• Диапазон выходного напряжения: 0.8 В - 10 В.
• Максимальный выходной ток: 2 А.
• Рабочая температура: -40°C ~ 85°C.
• Корпус: Surface Mount, 50-LGA (11.25x9 мм).

Возможные аналоги

• LTM8020: Похожий модуль с чуть меньшей мощностью.
• LTM8021: Версия с более широким диапазоном входного напряжения и аналогичными выходными параметрами.
• LTM8022: Еще один аналог с различиями в корпусе и температурных характеристиках.

Заключение

LTM8023EV#PBF от Analog Devices – это универсальный и эффективный DC-DC преобразователь, идеальный для применения в различных электронных устройствах и системах. Широкий диапазон входного и выходного напряжений, наряду с компактным форм-фактором, делает его отличным выбором для инженеров и разработчиков электроники.
