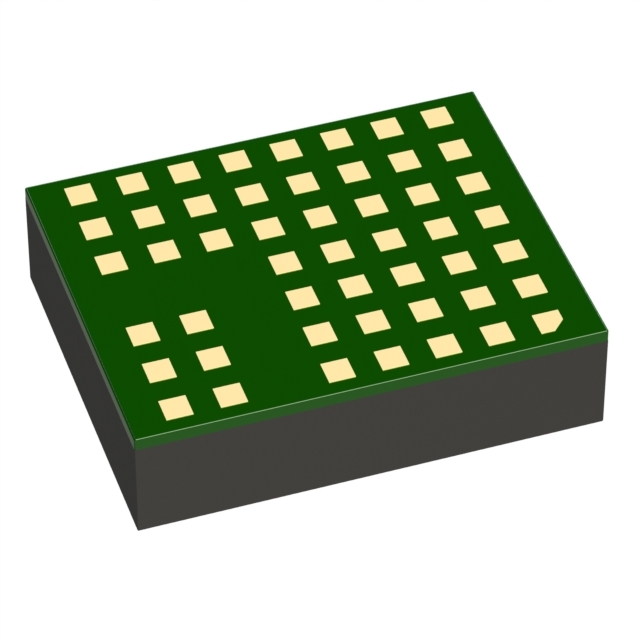

LTM8022EV#PBF от Analog Devices

Общее описание

LTM8022EV#PBF — это микромодульный DC-DC понижающий преобразователь от компании Analog Devices. Он предназначен для использования в приложениях, требующих высокой плотности мощности и стабильного напряжения. Преобразователь является нерегулируемым уже на выходе (Non-Isolated PoL), что делает его идеальным для приложений, где требуется простой и компактный источник питания.

Преимущества

• Высокая плотность мощности: Компактные размеры делают его идеальным для использования в устройствах с ограниченным пространством.
• Широкий диапазон входных напряжений: От 3.6В до 36В, что обеспечивает гибкость в выборе источников питания.
• Простота использования: Встроенные компоненты минимизируют необходимость внешних элементов, что упрощает проектирование и интеграцию.

Недостатки

• Ограниченный выходной ток: Максимальный выходной ток составляет 1А, что может быть недостаточно для приложений с высокими потребностями в мощности.
• Температурные ограничения: Производительность может снижаться при экстремальных температурах.

Типовое использование

LTM8022EV#PBF широко используется в коммерческих IT-приложениях, таких как:

• Системы распределенного питания
• Индустриальные контроллеры
• Модули беспроводной связи
• Портативные устройства
• Телекоммуникационная аппаратура

Рекомендации по применению

1. Соблюдайте диапазон входного напряжения от 3.6В до 36В для нормальной работы.
2. Используйте подходящие внешние элементы (если необходимо) для обеспечения стабильности и надежности схемы.
3. Монтируйте преобразователь на поверхность (Surface Mount) в соответствии с рекомендациями по установке, чтобы избежать повреждений.

Основные технические характеристики

• Тип: Микромодульный нерегулируемый DC-DC преобразователь (Non-Isolated PoL Module)
• Количество выходов: 1
• Входное напряжение (мин.): 3.6В
• Входное напряжение (макс.): 36В
• Выходное напряжение: 0.8В ~ 10В
• Максимальный выходной ток: 1А
• Рабочая температура: -40°C ~ 85°C
• Монтаж: Surface Mount
• Корпус: 50-LGA (11.25mm x 9.0mm x 2.8mm)

Возможные аналоги

• LTM8023: Подобный модуль с более высоким выходным током до 2А.
• LTM8021: Аналогичный модуль с меньшим диапазоном входного напряжения.

Заключение

LTM8022EV#PBF от Analog Devices является надежным и компактным решением для преобразования напряжения в различных коммерческих и индустриальных приложениях. При правильном выборе и соблюдении рекомендаций по применению он обеспечит стабильное питание для ваших устройств.
