LTM8020MPV#PBF

LTM8020MPV#PBF от Analog Devices

Общее описание

LTM8020MPV#PBF от Analog Devices - это мощный, высокоинтегрированный микроэлектромодульный DC-DC преобразователь (µModule), который обеспечивает стабилизацию выходного напряжения в диапазоне от 1.25В до 5В. Он разработан для широкого спектра приложений и поддерживает входное напряжение от 4В до 36В.

Преимущества

• Широкий диапазон входного напряжения позволяет использовать модуль в различных источниках питания.
• Высокая плотность интеграции способствует минимизации занимаемой площади на печатной плате.
• Широкий температурный диапазон работы от -55°C до 125°C позволяет применять модуль в экстремальных условиях окружающей среды.
• Простота монтажа благодаря корпусу типа Surface Mount.

Недостатки

• Максимальный выходной ток ограничен 200мА, что может быть недостатком для некоторых приложений с высоким потреблением тока.
• Отсутствие дополнительных функций управления, таких как регулировка частоты или мониторинг состояния.

Типовое использование

• Источники питания для микроконтроллеров и микропроцессоров.
• Промышленная автоматика.
• Оборудование для передачи данных.
• Преносные электроустройства.
• Преобразование напряжения в системах с нестабильным источником питания.

Рекомендации по применению

• Разместите модуль на печатной плате в пределах зон, предназначенных для работы при низких уровнях электромагнитных помех.
• Используйте качественные конденсаторы ввода и вывода для уменьшения шумов и стабилизации напряжения.
• Следите за температурным режимом работы устройства, особенно при проектировании систем, работающих при высоких нагрузках.

Основные технические характеристики

• Диапазон входного напряжения: 4В – 36В
• Диапазон выходного напряжения: 1.25В – 5В
• Максимальный выходной ток: 200мА
• Рабочая температура: -55°C ~ 125°C
• Монтаж: Surface Mount

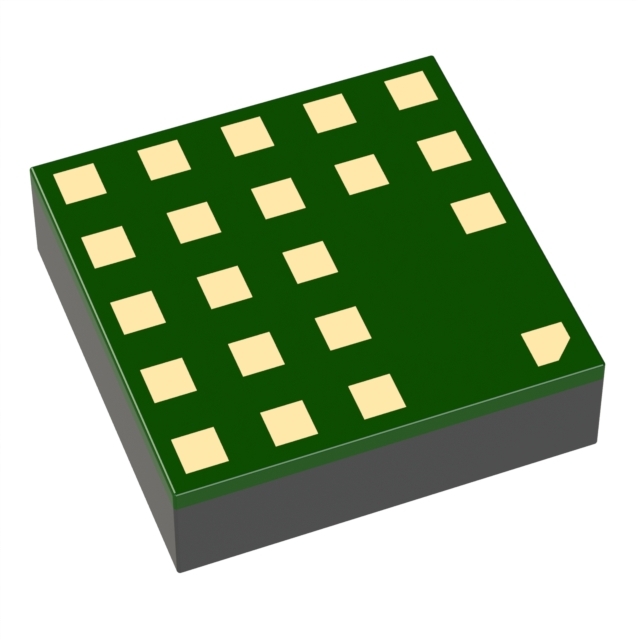

• Корпус: 21-LGA (6.3мм x 6.3мм x 2.3мм)

Возможные аналоги

• LTM8021 от Analog Devices: Сходная функциональность с более широким диапазоном выходных напряжений.
• LTM4600 от Linear Technology: Подходит для приложений с высоким выходным током.
• TPS62175 от Texas Instruments: Компактный DC-DC преобразователь с высокой эффективностью.

Заключение

LTM8020MPV#PBF - это надежный и эффективный DC-DC преобразователь для применения в различных областях электроники, требующих стабилизации выходного напряжения в условиях широких входных напряжений. Он идеально подходит для компактных устройств и приложений, требующих надежной работы в широком диапазоне температур.
