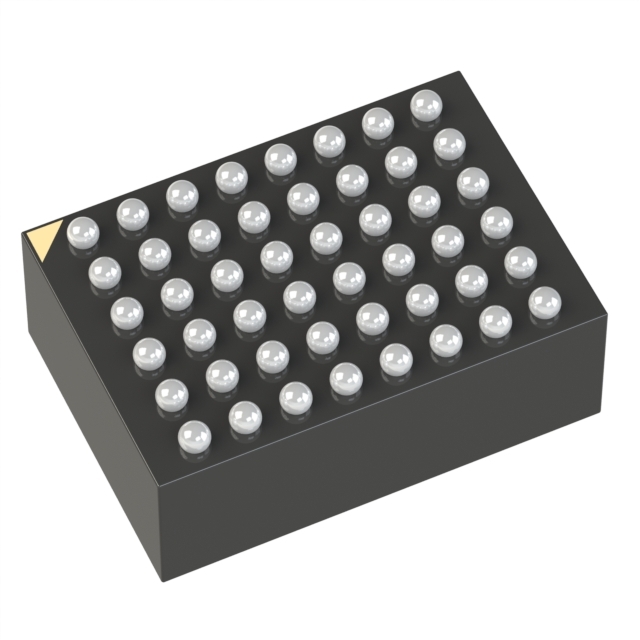

LTM8003HY

LTM8003HY от Analog Devices

Общее описание

LTM8003HY — это высокопроизводительный DC-DC преобразователь от Analog Devices, выполненный в виде компактного µModule® (микромодуль). Этот преобразователь оснащен одной выходной линией с регулируемым напряжением 0.97V до 18V и способен работать в широком диапазоне входных напряжений от 3.4V до 40V, обеспечивая максимальный выходной ток до 3.5A.

Преимущества

• Широкий диапазон входных напряжений: обеспечивает гибкость при питании от различных источников.
• Компактные размеры: модуль имеет размеры всего 9.0 мм x 6.3 мм x 3.3 мм, что позволяет экономить место на печатной плате.
• Простота использования: интеграция в µModule® упрощает проектирование и сокращает время на разработку.
• Высокая эффективность: оптимизированный дизайн обеспечивает высокую энергоэффективность.

Недостатки

• Стоимость: высокая производительность и компактный размер могут увеличивать стоимость решения.
• Ограниченный максимальный ток: 3.5A может быть недостаточно для некоторых мощностных приложений.

Типовое использование

• Информационно-технологическое оборудование (ИТЭ)
• Промышленные системы управления
• Приборы и измерительное оборудование
• Портативные устройства
• Системы связи и телекоммуникации

Рекомендации по применению

1. Продумайте разъемы и трассировку: Из-за компактного размера и высокой плотности мощности важно правильно спроектировать печатную плату для избежания перегрева.
2. Используйте подходящие конденсаторы: Обеспечьте плавную работу модуля, используя рекомендованные конденсаторы на входе и выходе.
3. Прикладывайте тепловое управление: При высокой нагрузке и плотной компоновке рекомендуется предусмотреть системы теплоотвода.

Основные технические характеристики

• Входное напряжение (Мин): 3.4V
• Входное напряжение (Макс): 40V
• Выходное напряжение: 0.97V до 18V
• Максимальный выходной ток: 3.5A
• Рабочая температура: от -40°C до +150°C
• Размеры: 9.0 мм x 6.3 мм x 3.3 мм
• Тип корпуса: 48-BBGA (9x6.25)

Возможные аналоги

• LTM8022 от Analog Devices: принимает входное напряжение до 36V и имеет выходной ток до 2A.
• LTM4622 от Analog Devices: двойной выход, с максимальной токовой емкостью каждого выхода до 2.5A.

LTM8003HY представляет собой отличное решение для проектировщиков, которым требуется компактный и высокоэффективный DC-DC преобразователь с широкими функциональными возможностями и гибкостью использования.
