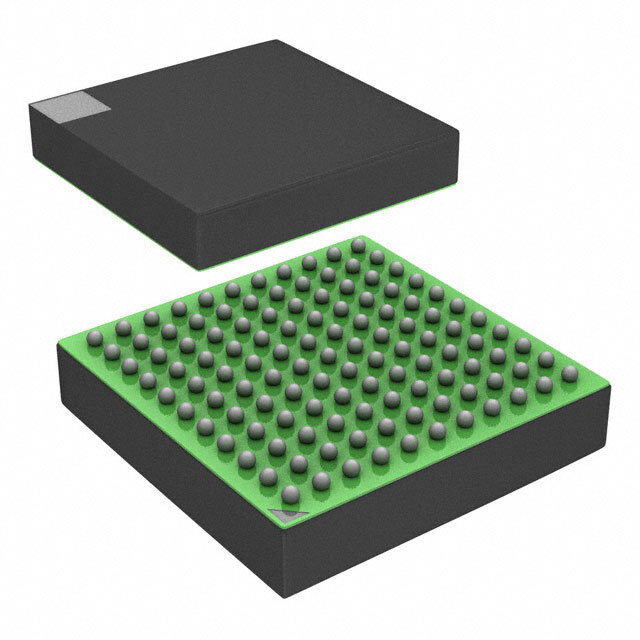

LTM8001MPY#PBF

LTM8001MPY#PBF от Analog Devices

Общее описание

LTM8001MPY#PBF — это коммутируемый DC-DC преобразователь от Analog Devices с шестью выходами. Он представляет собой компактный и высокоэффективный модуль с широким диапазоном входных напряжений от 6 до 36 вольт. Преобразователь предназначен для использования в промышленной и коммерческой электронике, где требуется надежное и компактное решение для регулирования напряжения.

Преимущества

• Широкий диапазон входных напряжений: Поддержка входных напряжений от 6 до 36 В.
• Несколько выходов: Включает шесть выходных каналов, обеспечивающих напряжения от 0 В до 24 В.
• Компактность: Устройство выпускается в небольшом корпусе 121-BGA (15x15 мм).
• Высокая эффективность и надежность: Защита от перегрева, перенапряжения, короткого замыкания и недостаточного напряжения.

Недостатки

• Высокая стоимость: Компонент может быть дорогим по сравнению с аналогичными решениями.
• Требует термического управления: При высокой выходной мощности может потребоваться дополнительное охлаждение.

Типовое использование

• Регуляция напряжения в промышленных и коммерческих устройствах.
• Системы питания с несколькими напряжениями.
• Компактные встраиваемые системы и устройства.

Рекомендации по применению

1. Тщательное проектирование печатной платы: Обеспечьте правильное размещение и трассировку для минимизации шумов и потерь.
2. Управление тепловым режимом: Установите модули с учетом их тепловых характеристик для предотвращения перегрева.
3. Дополнительные фильтрационные компоненты: Для обеспечения стабильности выходного напряжения используйте конденсаторы и дроссели.

Основные технические характеристики

• Входное напряжение: 6 В ~ 36 В
• Выходное напряжение: 1.2 В ~ 24 В (1 канал), 0 В ~ 24 В (оставшиеся 5 каналов)
• Максимальный выходной ток: 5 А
• Рабочая температура: -55°C ~ 125°C
• Корпус: 121-BGA (15x15 мм)
• Особенности: Защита от перегрева (OTP), перенапряжения (OVP), короткого замыкания (SCP), недостаточного напряжения (UVLO).

Возможные аналоги

• LTM4644 от Analog Devices: Модуль DC-DC преобразователя с четырьмя выходами, поддерживающий входное напряжение до 14 В.
• LTM4620A от Analog Devices: Двухканальный DC-DC преобразователь с входным напряжением до 16 В и выходной мощностью до 13 А на канал.

Используя LTM8001MPY#PBF от Analog Devices, вы получаете высокоэффективное и компактное решение для управления многоканальными источниками питания.
