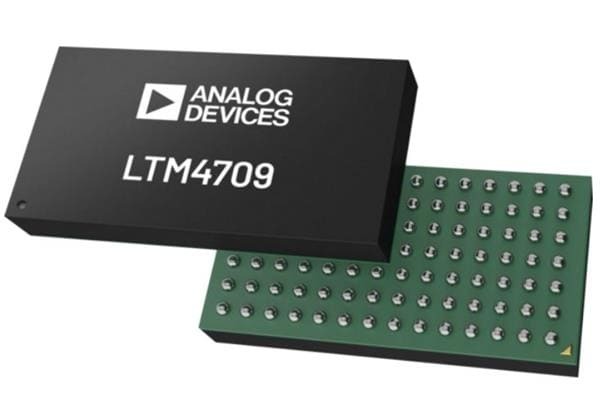

LTM4709HY#PBF

LTM4709HY#PBF от Analog Devices

Общее описание

LTM4709HY#PBF от Analog Devices — это модуль напряжения постоянного тока с функцией, не требующей изоляции (Non-Isolated PoL Module), имеющий три выхода и предназначенный для использования в различных коммерческих и промышленных приложениях. Он обеспечивает высокую плотность мощности, регулируемое выходное напряжение и стабильную работу при различных условиях нагрузки.

Преимущества

• Высокая плотность мощности: Способность обеспечивать до 3А на каждый выход при компактных габаритах.
• Гибкость в применении: Регулируемое выходное напряжение позволяет использовать модуль в широком спектре приложений.
• Широкий диапазон входного напряжения: Поддержка входного напряжения от 0.6V до 5.5V.
• Надежность: Поставляется в удобном для монтажа корпусе FBGA и предназначен для работы в широком диапазоне температур от -40°C до +125°C.

Недостатки

• Необходимость тщательно подбирать внешние компоненты: Для оптимальной работы требуется подбор компонентов фильтрации и компенсации.
• Цена: Модули подобного класса обычно дороже традиционных решений.

Типовое использование

• Серверы и системы хранения данных
• Оборудование для телекоммуникаций
• Индустриальная автоматика
• Тестовое и измерительное оборудование

Рекомендации по применению

• Обязательно соблюдайте рекомендации производителя по монтажу и охлаждению для предотвращения перегрева.
• Тщательно проверяйте параметры входного и выходного напряжения для обеспечения стабильной работы.
• Используйте качественные внешние компоненты для обеспечения минимальных потерь и шума.

Основные технические характеристики

• Тип: Неизолированный модуль напряжения постоянного тока (Non-Isolated PoL Module)
• Количество выходов: 3
• Входное напряжение (мин): 0.6V
• Входное напряжение (макс): 5.5V
• Выходное напряжение 1: 0.5 ~ 4.2V
• Выходное напряжение 2: 0.5 ~ 4.2V
• Выходное напряжение 3: 0.5 ~ 4.2V
• Максимальный выходной ток: 3A для каждого выхода
• Рабочая температура: -40°C ~ 125°C
• Корпус: 98-FBGA модуль (12.0mm x 6.0mm x 1.9mm)

Возможные аналоги

• LTM4676A от Analog Devices: Dual 13A или Single 26A μModule полевых регулирующих устройство (PoL).
• LTM4646 от Analog Devices: Dual 10A или Single 20A Step-Down мощность модуль.

Применение LTM4709HY#PBF позволит вам создать компактные и высокоэффективные системы питания для самых разнообразных приложений, обеспечив тем самым надёжную работу вашего оборудования.
