LTM4705IY#PBF

Описание для LTM4705IY#PBF от Analog Devices

Общее описание

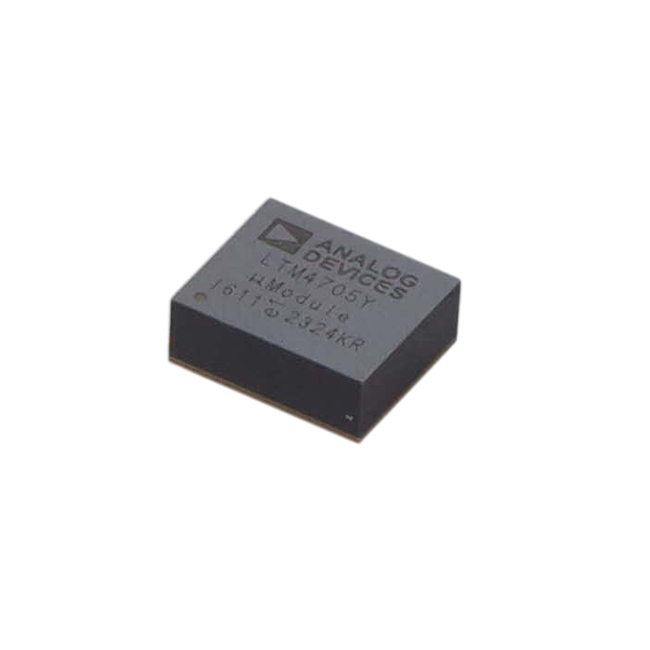

LTM4705IY#PBF – это высокоэффективный и компактный модуль питания типа "uModule" от компании Analog Devices. Он представляет собой нерегулируемый стабилизатор напряжения понижающего типа с двумя выходами, способный подавать ток до 5А на каждый выход при входных напряжениях от 4.5В до 20В. Благодаря встроенной высокоэффективной топологии, LTM4705 обеспечивает минимальные тепловые потери и высокую плотность мощности.

Преимущества

• Высокая плотность мощности: Минимальные размеры устройства при высокой выходной мощности.
• Простота интеграции: Встроенные компоненты упрощают процесс проектирования и снижают суммарное количество внешних компонентов.
• Эффективность: Высокая эффективность преобразования энергии уменьшает тепловые потери.
• Широкий диапазон входных напряжений: Подходит для различных источников питания.
• Надежность: Высокий уровень защиты и широкие температурные диапазоны делают его подходящим для использования в условиях повышенной требовательности.

Недостатки

• Стоимость: Высокий уровень интеграции и производительности может обуславливать более высокую цену по сравнению с дискретными решениями.
• Ограниченная гибкость: Для специфичных применений могут потребоваться дополнительные согласующие компоненты, что ограничивает универсальность.

Типовое использование

• Серверные фермы и центры обработки данных
• Системы связи и инфраструктура телекоммуникаций
• Промышленные системы управления
• Электронные приборы и оборудования для тестирования

Рекомендации по применению

• Обеспечьте надлежащее тепловое управление (например, через использование теплопроводящих подложек или радиаторов), чтобы избежать перегрева при максимальных нагрузках.
• Обратите внимание на секционирование питающих дорожек для снижения помех и улучшения электромагнитной совместимости.
• Проведите аналоговое моделирование схемы для оценки эффективности работы в реальных условиях эксплуатации.

Основные технические характеристики

• Диапазон входного напряжения: 4.5В - 20В
• Выходное напряжение: 0.6В - 5.5В
• Выходной ток: До 10А (по 5А на каждый из двух выходов)
• КПД: До 94% в зависимости от условий эксплуатации
• Рабочая температура: От -40°C до +125°C
• Корпус: BGA (63 контакта, размер 7.5мм x 6.3мм x 3.1мм)
• Регулировка выходного напряжения: Да (через внешние резисторы)

Возможные аналоги

• LTM4628: Двухканальный понижающий модуль с выходом до 8А на каждый канал.
• LTM4630: Высокомощный двухканальный модуль для больших нагрузок, с выходным током до 18А на канал.
• LTM4644: Четырёхканальный модуль с возможностью объединения каналов для достижения более высоких выходных токов.

Эти модули питания предоставляют надежное и эффективное решение для построения систем с высоким уровнем интеграции и плотности мощности.
