LTM4663IV#PBF

Описание LTM4663IV#PBF от Analog Devices

Общее описание

Модуль LTM4663IV#PBF от Analog Devices представляет собой высокоинтегрированный и высокоэффективный DC-DC преобразователь с одной выходной линией. Модуль способен понижать входное напряжение в диапазоне 2.7V до 5.5V до стабильного выходного напряжения 2.5V при максимальной выходной силе тока 1.5A. Он разработан для применения в коммерческих и промышленных условиях, а также может использоваться в широком спектре применений, где требуется компактное и высокоэффективное решение для преобразования напряжения.

Преимущества

• Высокая эффективность: позволяет значительно снизить потери энергии.
• Компактный размер: идеален для применений с ограниченным пространством.
• Широкий диапазон входных напряжений: позволяет использовать модуль с различными источниками питания.
• Высокий рабочий диапазон температур: от -40°C до +125°C, что позволяет использовать его в жестких условиях эксплуатации.

Недостатки

• Максимальный выходной ток ограничен до 1.5A: может не подходить для приложений, требующих более высоких токов.
• Отсутствие некоторых дополнительных функций: как, например, возможность дистанционного управления выходным напряжением.

Типовое использование

• ИТЭ (Информационная и телекоммуникационная электроника)
• Промышленные системы управления
• Преносное оборудование
• Платы разработчиков и опытные образцы

Рекомендации по применению

• Убедитесь в стабильноом и безопасном подключении модуль в приложении, чтобы избежать превышения допустимого входного напряжения и тока.
• Обеспечьте адекватное тепловое управление: используйте подходящие тепловые решения для рассеивания тепла, чтобы поддерживать рабочую температуру в допустимом диапазоне.
• Правильное проектирование PCB: оптимальный развод платы для минимизации помех и обеспечения надежной работы модуля.

Основные технические характеристики

• Входное напряжение: 2.7V - 5.5V
• Выходное напряжение: 2.5V
• Максимальный выходной ток: 1.5A
• Рабочая температура: от -40°C до +125°C
• Тип монтажа: Поверхностный монтаж (SMT)

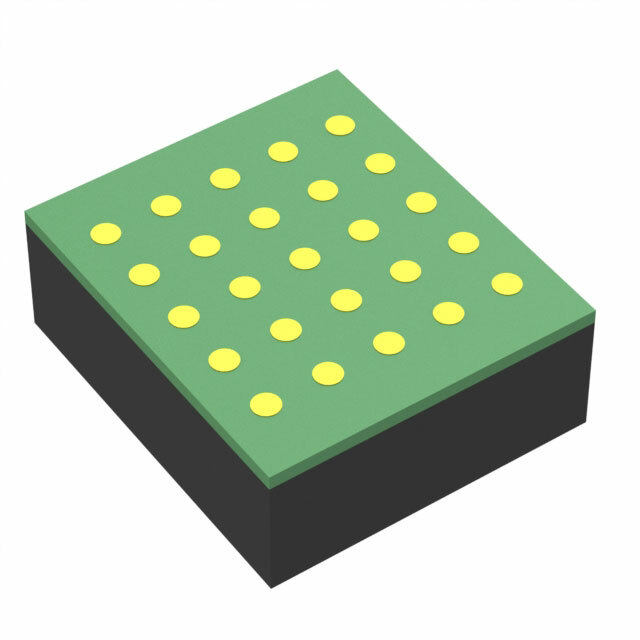

• Корпус: 25-LGA (4x3.5)
• Габаритные размеры: 4.0 мм x 3.5 мм x 1.4 мм

Возможные аналоги

• Texas Instruments: TPS62130
• Murata: OKI-78SR-5/1.5-W36-C
• RECOM: R-78E5.0-0.5

Эти аналоги могут иметь схожие характеристики и могут быть использованы в зависимости от конкретных требований вашего проекта.

Для получения дополнительной информации и технической документации, пожалуйста, посетите официальный сайт производителя Analog Devices.
