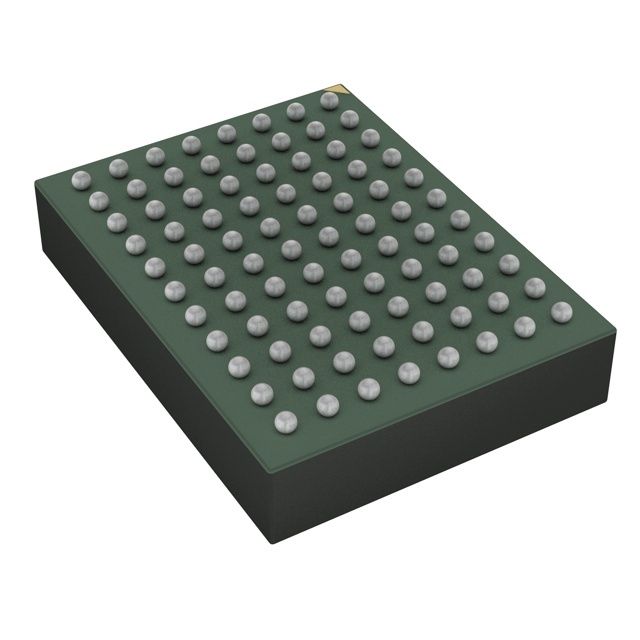

LTM4662EY#PBF

LTM4662EY#PBF от Analog Devices

Описание:

LTM4662EY#PBF представляет собой модуль DC-DC конвертера семейства µModule® от компании Analog Devices. Это неинтегрированный преобразователь питания, который обеспечивает два выходных канала, каждый с регулируемым напряжением от 0.6 В до 5.5 В и выходным током до 15 А. Данный модуль работает при входном напряжении от 4.5 В до 20 В, что делает его универсальным решением для различных приложений.

Преимущества:

• Высокая эффективность: До 96% на максимальной нагрузке, что снижает тепловыделение и повышает надежность системы.
• Компактные размеры: Форм-фактор 15.0мм x 11.3мм x 6.3мм позволяет сэкономить место на печатной плате.
• Гибкость в настройке выходного напряжения: Возможность настройки выходного напряжения от 0.6 В до 5.5 В.
• Защитные функции: Включены защиты от перенапряжения (OCP), короткого замыкания (SCP), перенапряжения (OVP) и понижения напряжения (UVLO).

Недостатки:

• Стоимость: Высокая интеграция и производительность могут обуславливать более высокую стоимость по сравнению с неинтегрированными решениями.
• Дисипация тепла: Хотя модуль высокоэффективен, необходимо учитывать тепловыделение при проектировании системы охлаждения.

Типовое использование:

• Сетевое оборудование
• Коммуникационная инфраструктура
• Индустриальные контроллеры
• Промышленные и медицинские приборы

Рекомендации по применению:

• Обеспечьте адекватное охлаждение и вентиляцию, особенно при работе на максимальных нагрузках.
• Применяйте правильные дроссели и конденсаторы для минимизации шумов и улучшения стабильности работы.
• Разместите модули надлежащим образом для минимизации электромагнитных помех.

Основные технические характеристики:

• Входное напряжение: 4.5В - 20В
• Выходное напряжение: 0.6В - 5.5В (два канала)
• Выходной ток: до 15А (на канал)
• Эффективность: до 96%
• Температурный диапазон эксплуатации: -40°C ~ 125°C
• Монтирование: Поверхностный монтаж (Surface Mount)
• Корпус: 88-BBGA (15x11.25 мм)
• Размеры: 15.0 мм (длина) x 11.3 мм (ширина) x 6.3 мм (высота)

Аналоги:

• LTM4663EY#PBF: DC-DC конвертер от Analog Devices с аналогичными характеристиками, но с низковольтным входом.
• LTM4644EY#PBF: Многофазный DC-DC понижающий преобразователь от Analog Devices, предлагающий больше фаз для высоких токов.

LTM4662EY#PBF - это надежное и гибкое решение для приложений, требующих точной регулировки напряжения и высоких токов, идеально подходящее для использования в различных индустриальных и коммерческих сферах.
