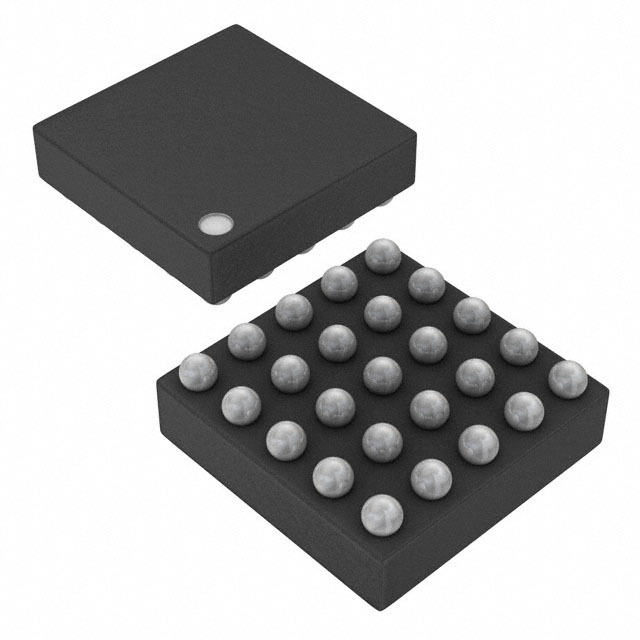

LTM4658EV#PBF

LTM4658EV#PBF от Analog Devices

Общее описание:

LTM4658EV#PBF - это высокоэффективный модуль DC-DC преобразователя без гальванической развязки (Non-Isolated Point of Load, PoL), разработанный компанией Analog Devices. Этот модуль предназначен для преобразования входного напряжения в диапазоне от 2,25 В до 5,5 В в регулируемое выходное напряжение в диапазоне от 0,5 В до 5,5 В с максимальным выходным током 10 А.

Преимущества:

• Высокая КПД: Обеспечивает высокую эффективность преобразования энергии, что уменьшает потери и тепловую нагрузку.
• Компактные размеры: Миниатюрный корпус (4 мм x 4 мм x 4,3 мм) позволяет использовать модуль в условиях ограниченного пространства.
• Простой монтаж: Поверхностный монтаж (SMT) упрощает интеграцию в существующие системы.
• Широкий диапазон выходного напряжения: Позволяет настраивать выходное напряжение для различных приложений.
• Нагрузка до 10 А: Подходит для питания компонентов, требующих значительных токов.

Недостатки:

• Ограниченный диапазон входного напряжения: Работает только при входном напряжении от 2,25 В до 5,5 В.
• Без гальванической развязки: Может не подходить для приложений, требующих изоляции между входом и выходом.

Типовое использование:

• Серверные и компьютерные системы
• Телекоммуникационные устройства
• Промышленные и медицинские приборы
• Системы хранения данных
• Высокоинтегрированные системы питания

Рекомендации по применению:

• Использовать при проектировании компактных и энергоэффективных систем.
• Обратить внимание на требования по тепловому режиму, использовать радиаторы или активное охлаждение для высоких нагрузок.
• При необходимости регулируемого выходного напряжения настроить соответствующее деление резисторов.

Основные технические характеристики:

• Тип: Non-Isolated PoL Module
• Количество выходов: 1
• Входное напряжение (мин): 2,25 В
• Входное напряжение (макс): 5,5 В
• Выходное напряжение: 0,5 В ~ 5,5 В
• Максимальный выходной ток: 10 А
• Температурный диапазон: от -40°C до +125°C
• Монтаж: Поверхностный монтаж (SMT)
• Корпус: 25-BFLGA модуль (4 мм x 4 мм x 4,3 мм)

Возможные аналоги:

• LTM4628: У аналоговой интегральной схемы напряжение входа 4.5 В ~ 20 В и два выхода по 8А.
• LTM4644: Обеспечивает четыре выходных канала и входное напряжение до 20 В.

Для более подробной информации и заказа вы можете посетить наш интернет-магазин.
