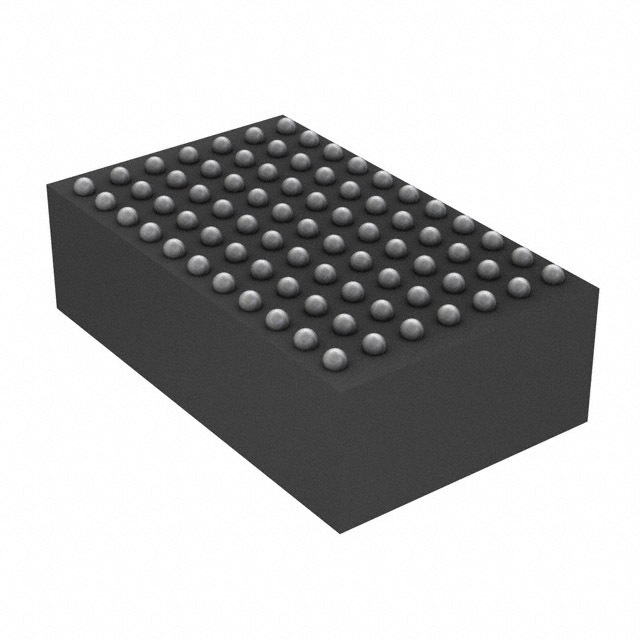

LTM4647IY от Analog Devices

Общее описание

LTM4647IY - это миниатюрный и высокоэффективный понижающий (buck) DC-DC конвертер, который является частью серии µModule® от компании Analog Devices. Этот модуль предназначен для работы в синхронном режиме и может обеспечивать выходное напряжение в диапазоне от 0.6 до 1.8 В при максимальном выходном токе до 30А. Конвертер обладает высокой плотностью мощности и подходит для применения в компактных и высокопроизводительных системах.

Преимущества

• Высокая эффективность: Достигает до 87% эффективности благодаря синхронному режиму работы.
• Компактность: Удобный в установке корпус BGA (15x9 мм), который экономит место на плате.
• Гибкость: Широкий диапазон входного напряжения от 4.7 до 15 В и возможность настройки выходного напряжения от 0.6 до 1.8 В.
• Надежность: Встроенные защиты от перегрузки по току (OCP), перенапряжения (OVP) и понижения напряжения (UVLO).

Недостатки

• Достаточно высокая стоимость по сравнению с аналогичными дискретными решениями.
• Требует эффективного охлаждения при работе с высокими токами для поддержания надежности и долговечности работы.

Типовое использование

• Системы телекоммуникаций и серверные установки.
• Высокопроизводительные вычислительные системы.
• Системы хранения и обработки данных.
• Промышленные и автоматизированные системы.

Рекомендации по применению

• Обеспечьте эффективное рассеивание тепла и охлаждение модуля для длительной эксплуатации при высоких нагрузках.
• Используйте подходящие фильтрующие компоненты для минимизации шумов и помех.
• Подбирайте параметры конденсаторов и индуктивностей, соответствующих вашему конкретному приложению для оптимальной работы.

Основные технические характеристики

• Тип: Неизолированный PoL модуль
• Количество выходов: 1
• Входное напряжение: 4.7 - 15 В
• Выходное напряжение: 0.6 - 1.8 В
• Максимальный выходной ток: 30 А
• Диапазон рабочих температур: -40°C ~ 125°C
• Эффективность: До 87%
• Тип монтажа: Поверхностный монтаж (Surface Mount)
• Корпус: 77-BGA (15x9 мм)

Возможные аналоги

• LTM4644: менший максимальний выходной ток, в отличие от LTM4647IY может выдавать до 4 каналов по 4 А каждый.
• LTM4650: аналог с более высоким выходным током до 25 А на каждый из двух каналов.
• LTM4636: альтернатива с входным напряжением 4.5 - 20 В и выходным током до 40 А.

Использование LTM4647IY позволяет добиться высокоэффективного преобразования напряжения с минимальными потерями и высокой надежностью, что делает его отличным выбором для современных высокопроизводительных систем.
