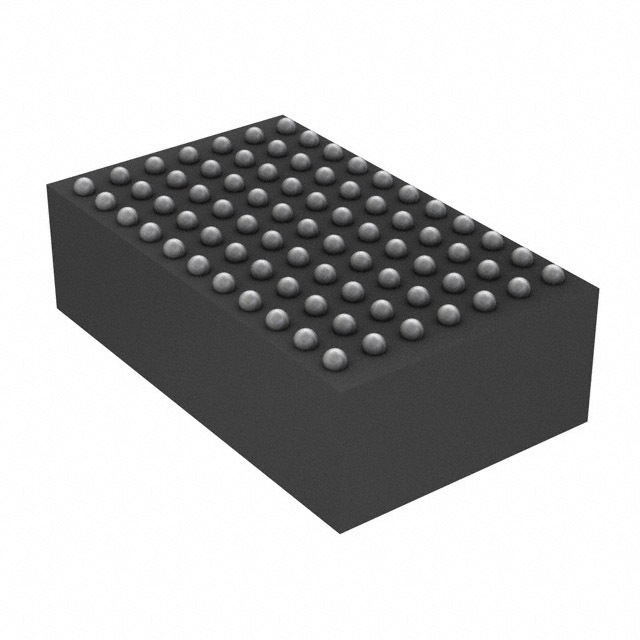

LTM4644MPY#PBF

Описание LTM4644MPY#PBF от Analog Devices

Общее описание

LTM4644MPY#PBF – это высокоэффективный многовыходный модуль на основе технологии µModule® от Analog Devices. Он представляет собой DC-DC преобразователь с четырьмя независимыми каналами выхода, предназначенный для широкого спектра применений в области коммерческой электроники. Благодаря интегрированному решению он позволяет сократить количество используемых компонентов и упростить процесс разработки.

Преимущества

• Многовыходной: Обеспечивает до четырех независимых каналов питания, что позволяет питать несколько цепей одновременно.
• Высокая эффективность: Обеспечивает эффективное преобразование энергии, что снижает тепловыделение и увеличивает срок службы устройства.
• Компактный размер: Малое монтажное пространство благодаря компактной упаковке.
• Защита: Встроенные механизмы защиты от перегрузки по току (OCP), перегрева (OTP) и перенапряжения (OVP).

Недостатки

• Стоимость: Высокий уровень интеграции и функциональности может быть дороже по сравнению с менее интегрированными решениями.
• Тепловыделение: Несмотря на высокую эффективность, при полной нагрузке все равно может потребоваться дополнительное тепловое управление.

Типовое использование

• Серверы и дата-центры: Обеспечивает стабильное питание для различных компонентов с минимальными помехами.
• Телекоммуникационные системы: Используется для питания базовых станций и другого оборудования.
• Промышленные и медицинские устройства: Обеспечивает надежное и стабильное питание в условиях высокого уровня помех.

Рекомендации по применению

• Термическое управление: При установке в плотные системы рассмотрите активацию дополнительных методов охлаждения.
• Настройка выходных напряжений: Убедитесь, что выходные напряжения настроены правильно в соответствии с потребностями вашего приложения.
• Монтаж: Благодаря поверхностному монтажу, LTM4644MPY#PBF идеально подходит для автоматизированного монтажа на плату.

Основные технические характеристики

• Тип: Модуль µModule® PoL (Point of Load)
• Число выходов: 4
• Входное напряжение: 4V - 14V
• Выходное напряжение 1-4: 0.6V ~ 5.5V
• Максимальный выходной ток: 4A на каждый выход
• Температура эксплуатации: -55°C ~ 125°C
• Корпус: 77-BGA (15x9)
• Размер: 15.0 мм x 9.0 мм x 5.0 мм

Возможные аналоги

• LTM4643 от Analog Devices: Трехвыходный микромодульный импульсный стабилизатор.
• LTM4641 от Analog Devices: Двухвыходный микромодульный регулятор.
• LTC3875 от Analog Devices: Двуканальный понижающий контроллер.

Заключение

LTM4644MPY#PBF – это многофункциональный и надежный модуль DC-DC преобразователя, который найдет применение в самых разных отраслях. Благодаря высокому уровню интеграции и множеству защитных функций, этот компонент существенно упрощает процесс разработки и обеспечивает надежное функционирование конечного устройства.
