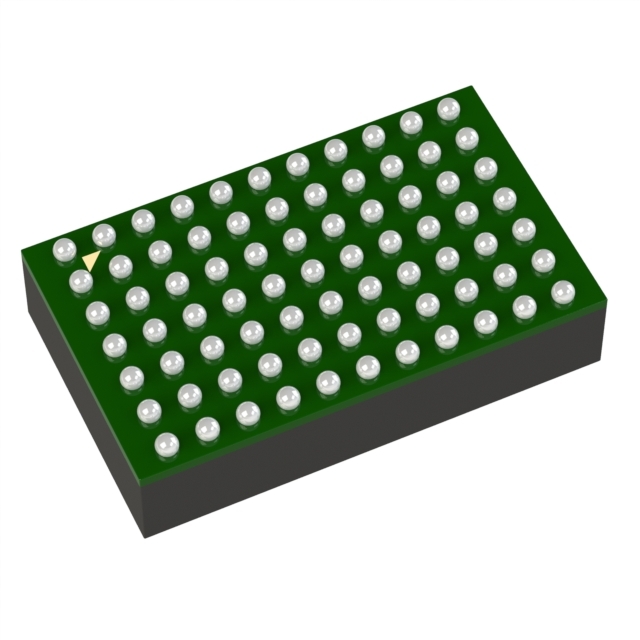

LTM4643MPY

Конвертер постоянного тока LTM4643MPY от Analog Devices

Общее описание

LTM4643MPY — это высокоэффективный многофункциональный модуль DC-DC конвертера, разработанный компанией Analog Devices. Он предоставляет четыре независимых выхода с возможностью настройки напряжения в диапазоне от 0.6 В до 3.3 В и поддерживает максимальный ток для каждого выхода до 3 А. Этот модуль идеально подходит для решений, требующих стабилизированного и регулируемого напряжения питания.

Преимущества

• Компактный размер: Миниатюрный корпус типа BGA экономит место на печатной плате.
• Высокая эффективность: Позволяет минимизировать тепловыделение и увеличить срок службы устройств.
• Удобство интеграции: Включает все необходимые компоненты для работы, что облегчает проектирование и сокращает время разработки.
• Защита: Имеет встроенные защиты от перегрузки по току (OCP), перегрева (OTP) и перенапряжения (OVP).

Недостатки

• Стоимость: Высокая производительность и интеграция могут повысить стоимость по сравнению с дискретными решениями.
• Тепловыделение: При значительных нагрузках может потребоваться дополнительное охлаждение.

Типовое использование

• Серверы и дата-центры
• Телекоммуникационное оборудование
• Промышленные контроллеры
• Высокопроизводительные вычислительные платформы

Рекомендации по применению

• Обеспечьте хорошее охлаждение для работы при максимальных нагрузках.
• Следуйте рекомендациям производителя по разводке печатной платы для минимизации шумов и наводок.
• Регулярно проверяйте параметры нагрузки, чтобы избежать превышения допустимых значений.

Основные технические характеристики

• Тип: Модуль DC-DC конвертера (PoL)
• Кол-во выходов: 4
• Входное напряжение: 4V - 20V
• Выходное напряжение: 0.6V - 3.3V (на каждом выходе)
• Ток выхода: до 3A (на каждом выходе)
• Температурный диапазон: от -55°C до 125°C
• Корпус: 77-BGA (15x9 мм)
• Размеры: 15.0 мм x 9.0 мм x 2.4 мм

Возможные аналоги

• LTM4620: Двухканальный DC-DC конвертер с выходным током до 13A.
• LTM4676: Программируемый двухканальный DC-DC модуль с интеллектуальным управлением питанием.
• LTM4641: Диапазон выходного напряжения от 0.6 В до 5.5 В и ток до 10А.

Эти характеристики и рекомендации помогут вам понять возможности LTM4643MPY и правильно интегрировать его в вашу систему.
