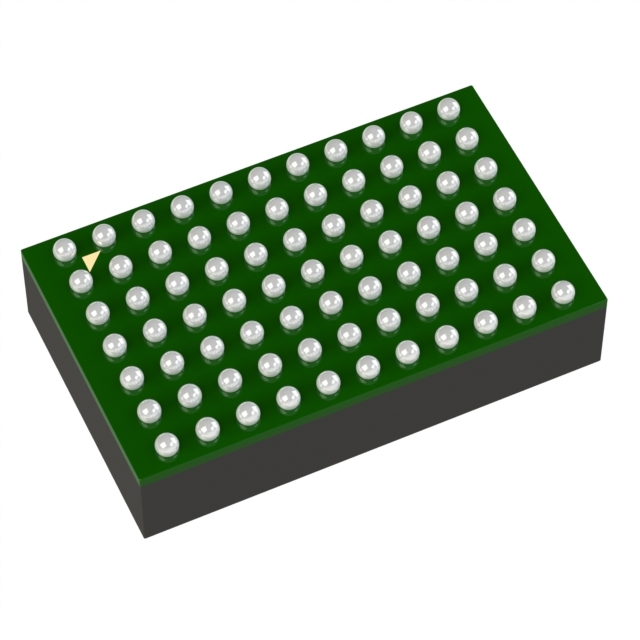

LTM4643MPY#PBF

LTM4643MPY#PBF от Analog Devices

Общее описание

LTM4643MPY#PBF от Analog Devices — это µModule® (микромодуль) DC-DC преобразователь Point-of-Load (PoL) с четырьмя выходами. Он предназначен для понижения напряжения и может работать с входным напряжением от 4В до 20В, при этом обеспечивая выходное напряжение в диапазоне от 0,6В до 3,3В для каждого из четырех выходов. Максимальный выходной ток составляет 3А на каждый канал.

Преимущества

• Высокая плотность мощности: Конструкция микромодуля позволяет значительную экономию места на плате.
• Четыре независимых канала: Гибкость в проектировании источников питания для различных компонентов.
• Широкий диапазон входного напряжения: Поддерживает различные источники питания, что упрощает интеграцию.

Недостатки

• Температурные ограничения: Рабочий диапазон температур от -55°C до 125°C может быть ограничивающим фактором в некоторых экстренных приложениях.
• Необходимость правильного отвода тепла: Высокая мощность может потребовать дополнительных мер по отводу тепла.

Типовое использование

• Серверы и дата-центры.
• Телекоммуникационные системы.
• Оборудование для обработки сигналов.
• Индустриальные контроллеры и системы автоматизации.

Рекомендации по применению

• Используйте подходящие платы для поверхностного монтажа (SMT) для интеграции.
• Убедитесь, что предусмотрены соответствующие схемы отвода тепла для поддержания рабочей температуры.
• Обратите внимание на рекомендации производителя по размещению компонентов на плате для минимизации электромагнитных помех (EMI).

Основные технические характеристики

• Тип: Неизолированный PoL микромодуль.
• Входное напряжение (Min): 4В.
• Входное напряжение (Max): 20В.
• Выходное напряжение (1-4): 0.6 ~ 3.3В.
• Выходной ток (Max): 3А на каждый канал.
• Диапазон рабочих температур: -55°C ~ 125°C.
• Корпус: 77-BGA (15x9).

Возможные аналоги

• LTM4644 от Analog Devices — µModule DC-DC преобразователь с четырьмя выходами и схожими характеристиками.
• LTM4677 от Analog Devices — программируемый µModule DC-DC преобразователь с двумя высокоточными цифровыми регулируемыми выходами.

Подходящий для широкого спектра приложений, LTM4643MPY#PBF является надежным выбором для сложных систем, требующих стабильного и эффективного преобразования напряжения.
