LTM4643MPV#PBF

LTM4643MPV#PBF от Analog Devices

Общее описание

LTM4643MPV#PBF - это мощный DC-DC преобразователь в форме µModule® (модуля), разработанный компанией Analog Devices. Этот компонент не имеет гальванической развязки и предоставляет четыре независимых выхода с регулируемым диапазоном напряжения от 0.6 до 3.3 В. Входное напряжение составляет от 4 до 20 В. Каждый выход способен обеспечивать ток до 3 А.

Преимущества

• Высокая плотность мощности: Компактный модуль позволяет уместить несколько каналов питания в ограниченном пространстве.
• Гибкость: Регулируемое выходное напряжение для каждого канала.
• Защита: Встроенные функции защиты от перегрузки по току, перегрева, перенапряжения и занижения напряжения.
• Простота интеграции: Поверхностный монтаж и минимальные требования к внешним компонентам делают интеграцию в систему проще и быстрее.

Недостатки

• Ограниченная мощность на канал: Каждый канал может обеспечивать ток до 3 А, что может быть недостаточно для некоторых применений.
• Неизолированный дизайн: Это делает использование в приложениях, требующих гальванической развязки, невозможным.

Типовое использование

• Информационные технологии и коммерческие применения (например, серверы, сетевое оборудование).
• Питание процессоров и других компонентов в сложных цифровых системах.
• Питание FPGA, ASIC и других высокоинтегрированных микросхем.

Рекомендации по применению

• Монтаж: Используйте стандартные методы поверхностного монтажа для надежной установки модуля.
• Термоманagement: Обеспечьте достаточное охлаждение для работы при максимальной нагрузке.
• Настройка выходного напряжения: Используйте внешние резисторы для точной настройки выходных напряжений.

Основные технические характеристики

• Количество выходов: 4
• Входное напряжение: 4 В - 20 В
• Выходное напряжение: 0.6 В - 3.3 В (каждый канал)
• Максимальный выходной ток: 3 А (на канал)
• Рабочая температура: -55°C ~ 125°C
• Механическая компоновка: Поверхностный монтаж

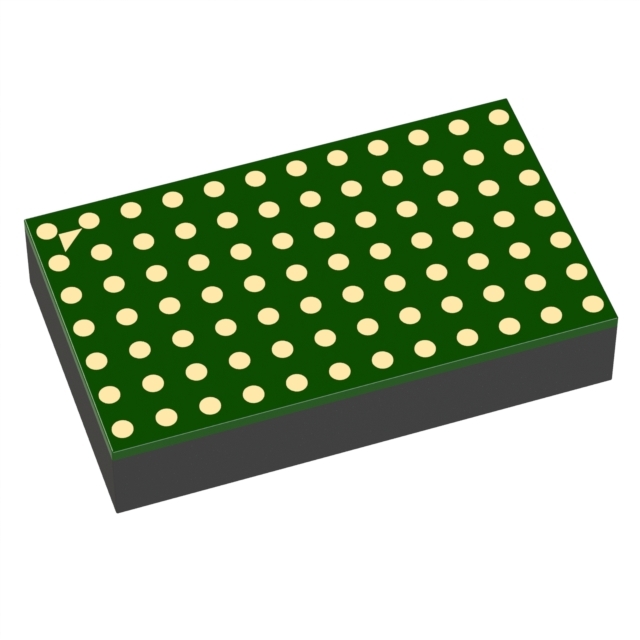

• Корпус: 77-LGA (15x9 мм)

Возможные аналоги

• LTM4622A от Analog Devices: Двойной канал, входное напряжение 3.6 В - 20 В, выходное 0.6 В - 5.5 В, ток до 6 А.
• LTM4630 от Analog Devices: Двойной канал, входное напряжение 4.5 В - 15 В, выходное 0.6 В - 3.3 В, ток до 18 А (суммарное).

Этот компонент является идеальным выбором для широкого спектра коммерческих и промышленных приложений, требующих компактного и надежного источника питания.
