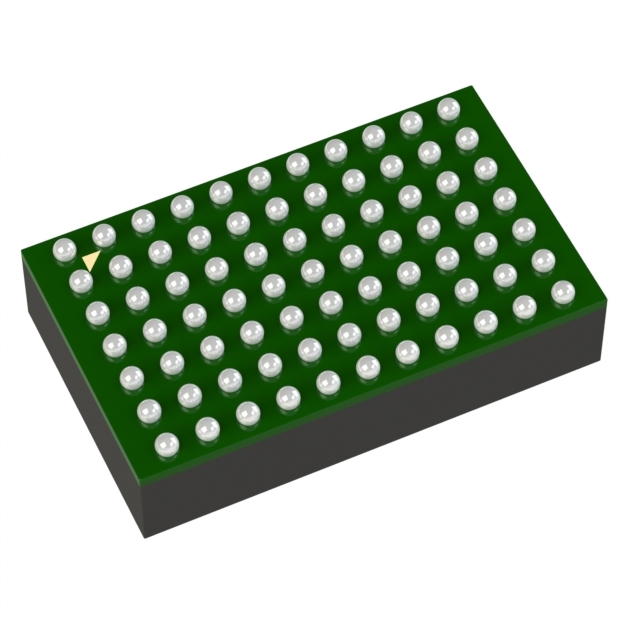

LTM4643IY

Описание для LTM4643IY от Analog Devices

Общее описание

LTM4643IY - это 4-канальный DC-DC преобразователь от компании Analog Devices. Он представляет собой модуль типа µModule®, предназначенный для неразделяющих (Non-Isolated) точек нагрузки (Point of Load, PoL). Модуль включает в себя все необходимые компоненты для преобразования напряжения, что значительно упрощает процесс разработки и уменьшает занимаемое пространство на плате.

Преимущества

• Высокая плотность мощности: благодаря интеграции всех компонентов в одном модуле.
• Широкий диапазон входного напряжения: поддерживает от 4В до 20В.
• Гибкость в настройках: выходные напряжения могут быть установлены в диапазоне от 0.6В до 3.3В.
• Защита от перегрузок: встроенные схемы защиты от перегрузки по току (OCP), от перегрева (OTP) и от перенапряжения (OVP).
• Компактные размеры: 15.0мм x 9.0мм x 2.4мм позволяют использовать модуль в компактных устройствах.

Недостатки

• Ограничение по току: максимум 3А на каждый выход, что может быть недостаточно для некоторых приложений.
• Требуемая аккуратная пайка при монтаже: это может быть сложным для мелкосерийного производства.

Типовое использование

• Информационно-техническое оборудование (ITE): особенно там, где требуется высокая плотность мощности и компактность.
• Системы на базе микроконтроллеров и процессоров: питание ядер и периферии.
• Приборостроение и промышленная автоматизация: плата управления, схемы питания датчиков и исполнительных механизмов.

Рекомендации по применению

• Охлаждение: учитывая рабочий диапазон температур от -40°C до +125°C, в условиях высоких температур может потребоваться дополнительное охлаждение.
• Декуплирование: рекомендуется применять конденсаторы для декуплирования поблизости ключевых точек потребления энергии для уменьшения ряби и повышения стабильности работы.
• Монтаж на плате: учитывая размеры и плотность расположения выводов, рекомендуется использование шаблонов для пайки.

Основные технические характеристики

• Тип: Неизолированный (Non-Isolated) модуль точек нагрузки (PoL)
• Количество выходов: 4
• Входное напряжение: от 4В до 20В
• Выходные напряжения:
  • 0,6В ~ 3,3В (на каждом выходе)
• Максимальный ток на выходе: до 3А на каждый выход
• Температурный диапазон: от -40°C до +125°C
• Корпус: BGA 77 (15мм x 9мм x 2,4мм)

Возможные аналоги

• LTM4636: Если требуется более высокая мощность.
• LTM4644: 4-канальный модуль с аналогичными характеристиками, но возможностью более высокой конфигурации напряжений.

Заключение

LTM4643IY от Analog Devices – это отличное решение для проектов, требующих высокой плотности мощности и гибкости в проектировании. Его интеграция всех необходимых компонентов в один модуль упрощает разработку, снижает занимаемое пространство на плате и обеспечивает надежную работу в широком диапазоне применений.
