LTM4637IY

LTM4637IY от Analog Devices

Общее описание

LTM4637IY - это высокоинтегрированный модуль DC-DC преобразователя с одной выходной линией компании Analog Devices. Этот модуль может регулировать выходное напряжение от 0,6 до 5,5 В, обеспечивая выходной ток до 20А. Важной особенностью этого устройства является наличие встроенной защиты от перенапряжений, перегрузок и перегрева, что делает его надежным выбором для широкого спектра применений.

Преимущества

• Высокая эффективность: до 88%, что способствует более низкому энергопотреблению и тепловыделению.
• Широкий диапазон входного напряжения: от 4,5В до 20В, что делает этот модуль универсальным для различных применений.

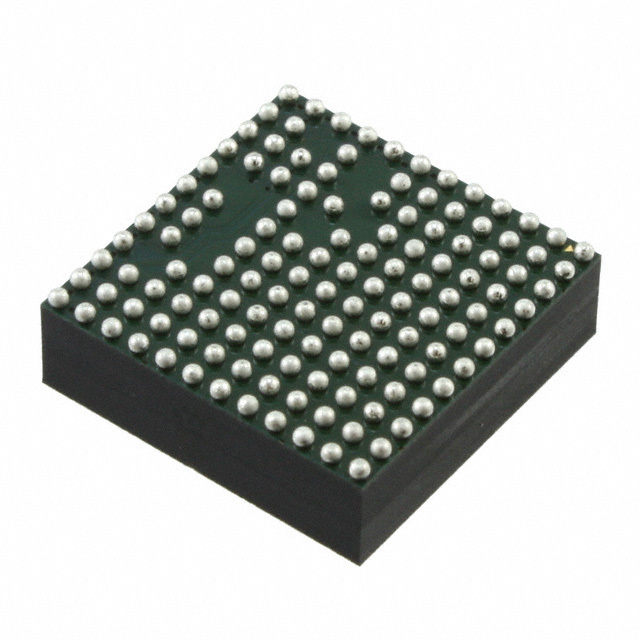

• Компактное исполнение: модуль в корпусе 133-BGA (15x15 мм) позволяет экономить место на плате.
• Надежность: встроенные функции защиты (OCP, OTP, OVP) обеспечивают высокую надежность и долговечность устройства.

Недостатки

• Цена: Высокая степень интеграции и надежность может означать более высокую стоимость по сравнению с менее продвинутыми решениями.
• Сложность замены: В случае выхода из строя модуля, его трудно заменить без наличия специального оборудования.

Типовое использование

• Серверные и настольные компьютеры
• Телекоммуникационное оборудование
• Медицинские приборы
• Промышленные системы управления

Рекомендации по применению

1. Правильное охлаждение: Чтобы избежать перегрева, рекомендуется использовать этот модуль с надлежащими средствами отвода тепла, такими как радиаторы или термопрокладки.
2. Фильтрация питания: Для уменьшения электромагнитных помех (EMI) рекомендуется использовать фильтры на входе питания.
3. Тестирование на плате: Перед массовым производством рекомендуется провести тестирование на прототипе печатной платы.

Основные технические характеристики

• Входное напряжение: 4.5В - 20В
• Выходное напряжение: 0.6В - 5.5В
• Выходной ток: до 20А
• Эффективность: до 88%
• Рабочая температура: от -40°C до 125°C
• Размер: 15 мм x 15 мм x 4.9 мм (133-BGA)

Возможные аналоги

• LTM4636: 20А DC-DC конвертер от тех же разработчиков с аналогичными характеристиками.
• LTM4644: Многовыходной регулятор с меньшей мощностью на каждый выход, но более гибкими выходными параметрами.

LTM4637IY от Analog Devices - это мощный и надежный модуль DC-DC преобразователя, предназначенный для широкого спектра применений в промышленности, телекоммуникациях и компьютерных системах.
