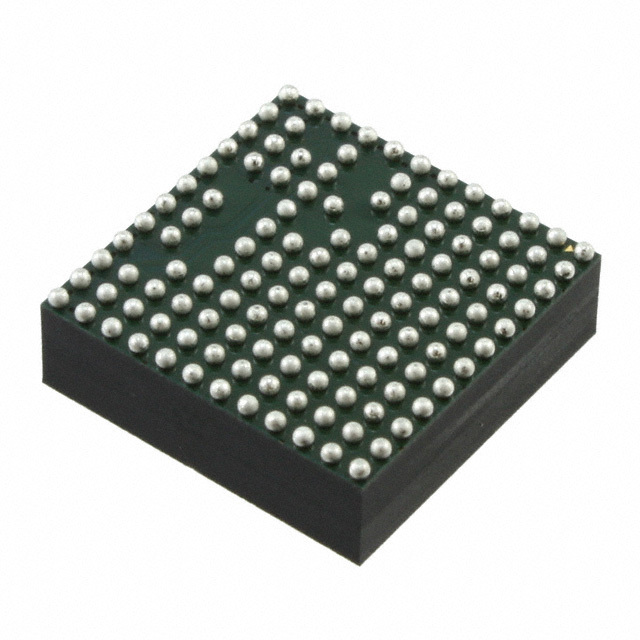

LTM4637IY#PBF

LTM4637IY#PBF от Analog Devices

Общее описание

LTM4637IY#PBF представляет собой высокоэффективный, интегрированный, непрерывно регулируемый стабилизатор напряжения в формате µModule® (микромодуль) от компании Analog Devices. Данный компонент обеспечивает выходное напряжение в диапазоне от 0.6 до 5.5 В при токе до 20 А, что делает его идеальным для применения в различных устройствах, требующих надежных и точных решений по питанию.

Преимущества

• Высокая эффективность: До 88% КПД, что снижает энергопотребление и тепловыделение.
• Компактный дизайн: Минимальные размеры (15x15x4.9 мм) позволяют легко интегрировать модуль в плотные электрические схемы.
• Широкий диапазон входного напряжения: Модуль поддерживает входное напряжение от 4.5 до 20 В, что предоставляет гибкость использования в различных приложениях.
• Надежная защита: Встроенная защита от перенапряжения (OVP), перегрева (OTP) и превышения максимального тока (OCP) обеспечивает долговечную работу устройства.

Недостатки

• Высокая стоимость: Из-за своей высокой эффективности и универсальности модуль может иметь более высокую цену по сравнению с традиционными регуляторами напряжения.

Типовое использование

• ИТ-оборудование (корпоративный уровень): Серверы, сетевое оборудование и другие компоненты информационной инфраструктуры.
• Промышленные системы: Автоматизированные системы управления, производственные установки.
• Медицинские устройства: Оборудование, требующее стабилизированного энергоснабжения для критически важных компонентов.
• Встраиваемые системы: Мобильные и портативные устройства, чувствительные к качеству питания.

Рекомендации по применению

• Термическое управление: Для обеспечения надежной работы на высоких токах необходимо продумать соответствующую систему охлаждения.
• Фильтрация: Используйте фильтры для входного и выходного сигнала для минимизации шумов и помех.
• Монтаж: Следуйте рекомендациям производителя по монтажу и пайке для обеспечения лучшего теплопередачи и надежного контакта.

Основные технические характеристики

• Тип: Неизолированный модуль PoL
• Количество выходов: 1
• Входное напряжение (мин.): 4.5 В
• Входное напряжение (макс.): 20 В
• Выходное напряжение: 0.6 ~ 5.5 В
• Максимальный выходной ток: 20 А
• КПД: 88%
• Рабочая температура: -40°C ~ 125°C
• Размеры: 15x15x4.9 мм (форм-фактор 133-BGA)
• Функции защиты: OCP, OTP, OVP

Возможные аналоги

• LTM4626 от Analog Devices: Компактный шим-регулятор с выходным током до 12 А.
• LTM4668 от Analog Devices: Четырехканальный регулятор напряжения с выходным током до 4.25 А на канал.
• TPSM846C23 от Texas Instruments: Синхронный понижающий DC/DC преобразователь с выходным током до 35 A.

Заключение

LTM4637IY#PBF от Analog Devices — это высокоэффективный и надежный модуль питания, идеально подходящий для современных ИТ и промышленных решений. Его интегрированные функции защиты и широкий диапазон выходных напряжений обеспечивают гибкость и стабильность в вашем проекте.
