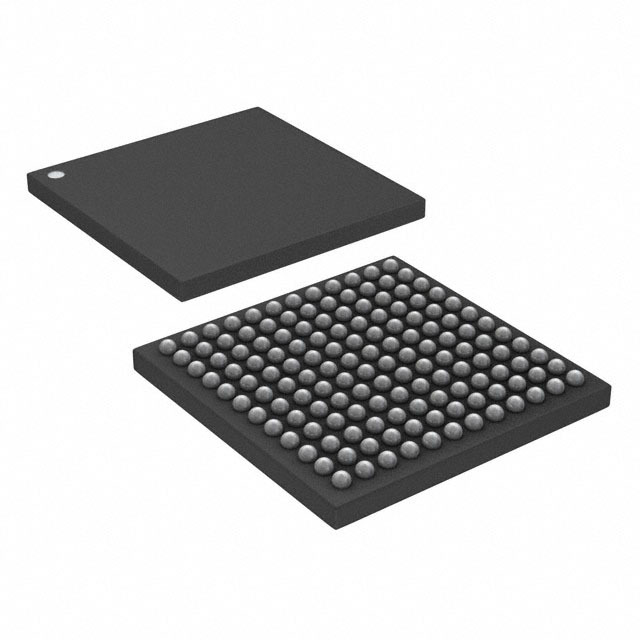

LTM4633MPY#PBF

LTM4633MPY#PBF от Analog Devices

Общее описание

LTM4633MPY#PBF — это трехканальный модуль понижающего (step-down) DC/DC-преобразователя с входным напряжением от 4.7 В до 16 В и выходным напряжением от 0.8 В до 5.5 В. Этот микромодуль от Analog Devices позволяет генерировать три независимых выхода тока 10 A, что делает его отличным решением для высокоинтегрированных систем.

Преимущества

• Компактный форм-фактор: Монтаж в корпусе 15 x 15 мм, что позволяет экономить место на плате.
• Высокая эффективность: Оптимизирован для низких потерь энергии.
• Гибкость конфигурации: Поддержка широкого диапазона входных и выходных напряжений для различных применений.
• Защита: Встроенные функции защиты от перенапряжения (OVP), перегрузки по току (OCP), что повышает надежность системы.

Недостатки

• Теплоотвод: Может требовать дополнительного теплоотвода при максимальных нагрузках.
• Цена: Модуль может быть дороже дискретных решений, но экономит инженерные ресурсы и время разработки.

Типовое использование

• ИТ-коммерция (ITE): Серверы, сетевые устройства.
• Промышленные системы: Контроллеры, измерительные системы.
• Автомобильная электроника: Системы стабилизации напряжения.
• Телекоммуникационное оборудование: Базовые станции, точки доступа.

Рекомендации по применению

• Расположение на плате: Устанавливать в местах с хорошей вентиляцией и, при необходимости, использовать радиаторы для теплоотвода.
• Фильтрация: Входные и выходные конденсаторы должны быть выбраны в соответствии с требованиями к стабильности системы.
• Защита: Использовать дополнительные элементы защиты, такие как предохранители или варисторы, для повышения надежности.

Основные технические характеристики

• Тип: Неизолированный модуль понижающего преобразователя.
• Количество выходов: 3.
• Входное напряжение (мин.): 4.7 В.
• Входное напряжение (макс.): 16 В.
• Выходное напряжение 1: 0.8 ~ 1.8 В.
• Выходное напряжение 2: 0.8 ~ 1.8 В.
• Выходное напряжение 3: 0.8 ~ 5.5 В.
• Максимальный выходной ток: 10 А, 10 А, 10 А.
• Температура эксплуатации: -55°C ~ 125°C.
• Монтаж: Поверхностный монтаж (SMT).
• Корпус: 144-BGA (15x15).

Возможные аналоги

• Analog Devices LTM4634: Трехканальный микромодуль понижающего преобразователя.
• Texas Instruments TPSM84424: 4-A миниатюрный модуль понижающего DC/DC-преобразователя.
• Murata OKL-T/3-W12: 3-A цифровой POL DC/DC-преобразователь.

Эти характеристики помогают в правильном выборе LTM4633MPY#PBF для вашего проекта и обеспечивают надежность и гибкость в использовании.
