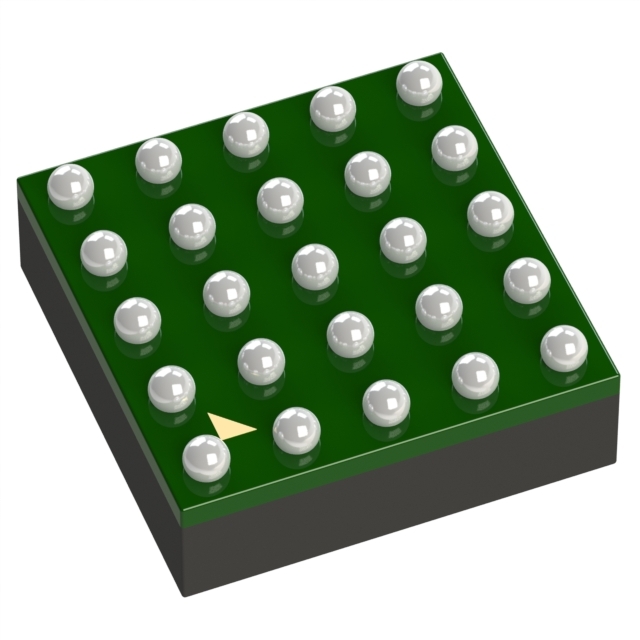

LTM4632IY#PBF

Описание для LTM4632IY#PBF от Analog Devices

Общее описание:
LTM4632IY#PBF — это двухканальный DC-DC преобразователь в модуле µModule® от компании Analog Devices. Он предназначен для преобразования входного напряжения в диапазоне от 3.6 до 15 В в два регулируемых выходных напряжения в диапазоне от 0.6 до 2.5 В. Преобразователь размещен в компактном корпусе 25-BGA, что обеспечивает легкость интеграции даже в плотно набранные двухсторонние печатные платы.

Преимущества:

• Компактность: Размер корпуса всего 6.3 мм x 6.3 мм x 2.3 мм, что подходит для миниатюрных устройств.
• Гибкость: Поддержка двух независимых выходных каналов с регулировкой напряжения.
• Высокая надежность: Встроенные защиты от перегрузки по току (OTP) и перенапряжения (OVP).
• Широкий диапазон рабочей температуры: От -40°C до +125°C, что позволяет использовать в различных условиях.

Недостатки:

• Требует аккуратного монтажа и проверки электрических контактных соединений, характерных для корпусов типа BGA.
• Ограничение по максимальному выходному току до 3А на каждый канал может быть недостаточным для энергоемких приложений.

Типовое использование:

• Серверные системы и дата-центры
• Телекоммуникационные устройства
• Промышленные автоматизированные системы
• Медицинская техника и приборы
• Компьютерные и периферийные устройства

Рекомендации по применению:

• Используйте адекватные системы охлаждения для контроля температуры модуля в критических условиях эксплуатации.
• Обеспечьте правильный монтаж и пайку, особенно при использовании автоматизированного поверхностного монтажа (SMT) для минимизации рисков.
• Следите за параметрами входного напряжения, чтобы оно не превышало указанный диапазон 3.6–15 В для предотвращения повреждений.

Основные технические характеристики:

• Тип: Непрерывный (non-isolated) DC-DC преобразователь
• Количество выходов: 2
• Входное напряжение: 3.6 В - 15 В
• Выходные напряжения: 0.6 В - 2.5 В (каждый канал)
• Максимальный выходной ток: 3 А (каждый канал)
• Рабочая температура: -40°C ~ 125°C
• Размеры: 6.3 мм x 6.3 мм x 2.3 мм
• Корпус: 25-BGA (6.3x6.3)

Возможные аналоги:

• LTM4622 от Analog Devices: двухканальный DC-DC преобразователь с выходным током до 2.5 А.
• LTM4650 от Analog Devices: двухканальный 25 A DC-DC преобразователь для высокомощных приложений.

Используйте данный модуль для эффективного и компактного преобразования напряжений в вашем проекте, обеспечивая надежность и высокую производительность.
