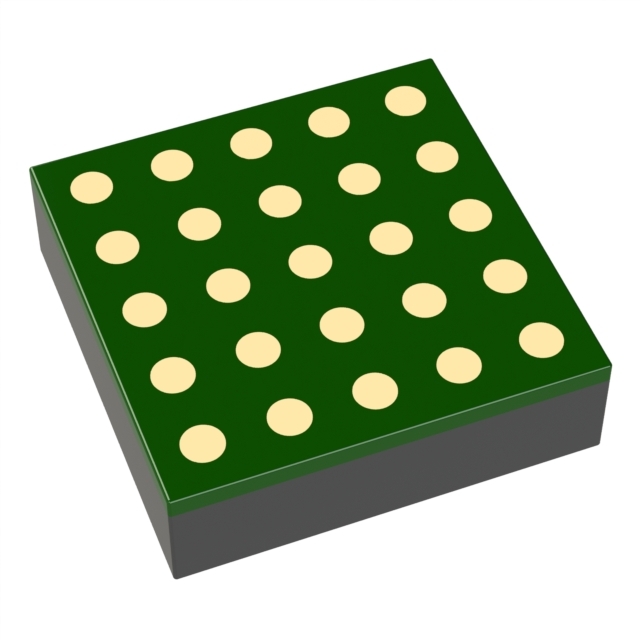

LTM4632IV#PBF

LTM4632IV#PBF от Analog Devices

Общее описание

LTM4632IV#PBF - это модуль преобразователя постоянного тока (DC-DC) от компании Analog Devices, известный под торговой маркой µModule®. Этот компактный и высокопроизводительный модуль предназначен для использования в промышленных и коммерческих приложениях, обеспечивающих выходное напряжение в диапазоне от 0.6 до 2.5 В при входном напряжении от 3.6 до 15 В.

Преимущества

• Компактные размеры: Модуль имеет размер всего 6.3мм x 6.3мм x 2.3мм, что делает его идеальным для использования в условиях ограниченного пространства.
• Широкий диапазон входных и выходных напряжений: Поддержка широкого диапазона входных напряжений и возможность настройки выходного напряжения позволяют использовать устройство в различных применениях.
• Высокая надежность: Благодаря функциям защиты от перегрева (OTP) и перенапряжения (OVP), модуль обеспечивает долгосрочную надежность работы.
• Два независимых выхода: Возможность получения двух независимых выходных напряжений делает его универсальным для использования в различных системах.

Недостатки

• Высокая стоимость: Цена может быть выше по сравнению с традиционными решениями на дискретных компонентах.
• Ограниченная выходная мощность: Максимальный выходной ток составляет 3А на каждый канал.

Типовое использование

• Мощностные блоки для FPGA и ASIC: Идеально подходит для питания сложных цифровых систем.
• Промышленная автоматизация: Используется в системах управления и автоматизации.
• Телекоммуникации: Модуль может использоваться в телекоммуникационных устройствах и сетевом оборудовании.
• ИТ-оборудование: Возможность применения в серверах, коммутаторах и другом IT-оборудовании.

Рекомендации по применению

• Обеспечьте надлежащую тепловую отводку для предотвращения перегрева устройства.
• Внимательно следите за уровнем входного напряжения, чтобы избежать выхода за пределы рекомендуемых значений.
• Используйте соответствующие фильтрующие компоненты для минимизации шумов и улучшения стабильности работы.

Основные технические характеристики

• Тип: Модуль Пол-Преобразователя (Non-Isolated PoL Module)
• Количество выходов: 2
• Входное напряжение (мин): 3.6 В
• Входное напряжение (макс): 15 В
• Выходное напряжение 1: 0.6 ~ 2.5 В
• Выходное напряжение 2: 0.6 ~ 2.5 В
• Максимальный выходной ток: 3А, 3А
• Рабочая температура: от -40°C до 125°C
• Корпус: 25-PowerLGA Модуль
• Размеры: 6.3мм x 6.3мм x 2.3мм

Возможные аналоги

• LTM4630: Подобный модуль со схожими характеристиками, но с большей выходной мощностью.
• LTM4628: Другое решение от Analog Devices с расширенными функциями и характеристиками.
