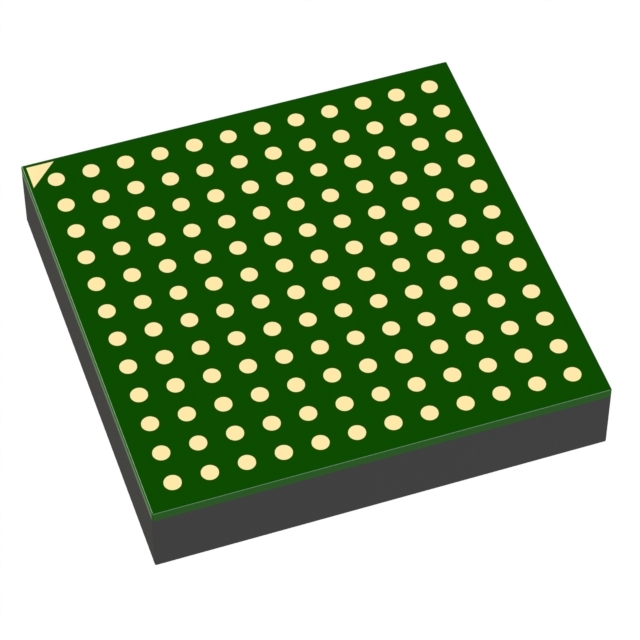

LTM4631IV#PBF

LTM4631IV#PBF от Analog Devices

Общее описание

LTM4631IV#PBF — это модульный пониженно-повышающий DC-DC преобразователь с двумя выходами от компании Analog Devices. Устройство обеспечивает высокую производительность и компактность благодаря использованию технологии µModule®. Этот модуль предназначен для работы в широком диапазоне входных напряжений от 4.5В до 15В, и может выдавать два независимых регулируемых выходных напряжения в пределах от 0.6В до 1.8В при максимальном выходном токе до 10А на каждый канал.

Преимущества

• Высокая плотность мощности: Компактные размеры модуля (16 x 16 мм) позволяют сэкономить место на плате.
• Гибкость конфигурации: Два независимых регулируемых выхода.
• Надежность: Встроенные функции защиты, такие как защита от превышения тока (OCP), защита от перегрузки по напряжению (OVP), защита от короткого замыкания (SCP) и защита при понижении напряжения (UVLO).
• Широкий диапазон входных напряжений: Поддерживает работу от 4.5В до 15В, что делает его универсальным для различных применений.

Недостатки

• Стоимость: Модули µModule® могут быть дороже по сравнению с дискретными решениями.
• Ограниченная мощность: Подходит для применений, не требующих более высоких напряжений или токов.

Типовое использование

• Серверы и дата-центры
• Телекоммуникационные системы
• Промышленные и медицинские устройства
• Компьютерные и периферийные устройства
• Высокопроизводительные вычислительные системы

Рекомендации по применению

• Правильная установка: Убедитесь, что модуль правильно смонтирован на печатной плате и обеспечивает хорошее теплоотведение.
• Защитные меры: Используйте внешние компоненты защиты для дополнительной безопасности в критически важных приложениях.
• Надлежащее питание: Обеспечьте стабильное входное напряжение в пределах спецификации, чтобы избежать нестабильной работы.

Основные технические характеристики

• Тип: Модуль DC-DC преобразователя PoL
• Количество выходов: 2
• Входное напряжение (мин.): 4.5В
• Входное напряжение (макс.): 15В
• Выходное напряжение 1: 0.6 ~ 1.8В
• Выходное напряжение 2: 0.6 ~ 1.8В
• Максимальный выходной ток: 10А
• Применения: ITE (коммерческое использование)
• Температурный диапазон: -40°C до 125°C
• Тип монтажа: Поверхностный монтаж (SMD)
• Корпус/габариты: 144-LGA (16x16 мм)
• Функции управления: Включение, активный высокий сигнал

Возможные аналоги

• LTM4676A от Analog Devices
• LTM4607 от Analog Devices
• LTM4620A от Analog Devices

Заключение

LTM4631IV#PBF от Analog Devices является идеальным выбором для проектов, требующих высокоэффективного и компактного DC-DC преобразователя. Благодаря широкому диапазону входных напряжений и гибкости в конфигурации выходных параметров, он подходит для широкого спектра применений в сфере телекоммуникаций, компьютерных систем и промышленности.
