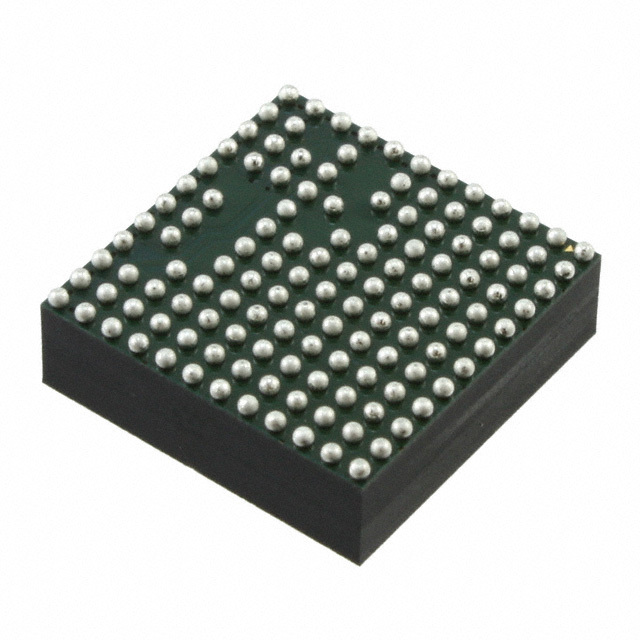

LTM4627MPY#PBF

LTM4627MPY#PBF от Analog Devices

Общее описание: LTM4627MPY#PBF — это высокоинтегрированный микро модуль DC-DC преобразователя от компании Analog Devices. Этот модуль предназначен для преобразования постоянного тока (DC-DC) и может работать в нестабилизированных источниках питания, обеспечивая точные выходные напряжения. Благодаря своей малогабаритной конструкции и высокому коэффициенту полезного действия, LTM4627 идеально подходит для применения в промышленной электронике и телекоммуникационных системах.

Преимущества:

• Высокая выходная мощность до 15А.
• Широкий диапазон входных напряжений от 4,5В до 20В.
• Высокая эффективность, достигающая 93%.
• Защита от перегрузки по току (OCP) и перенапряжения (OVP).
• Компактный форм-фактор с размером 15x15 мм.
• Возможность работы в широком диапазоне температур от -55°C до 125°C.

Недостатки:

• Требует тщательного охлаждения при максимальных нагрузках.
• Необходимо обеспечить достаточное рассеивание тепла в плотных установках.

Типовое использование:

• Инфраструктура передачи данных и телекоммуникации.
• Системы промышленной автоматизации.
• Высокопроизводительные вычислительные системы.
• Электроника с высокими требованиями к стабильности питания.

Рекомендации по применению:

• Используйте хорошие практики печатных плат (PCB) для обеспечения оптимальной теплопередачи и снижения электромагнитных помех.
• Установите дополнительные радиаторы или системы охлаждения на плотных установках с высоким тепловыделением.
• Обеспечьте надежное подключение входных и выходных конденсаторов для стабильности работы преобразователя.

Основные технические характеристики:

• Тип: Неизолированный PoL (Point of Load) модуль
• Количество выходов: 1
• Входное напряжение (мин): 4.5В
• Входное напряжение (макс): 20В
• Выходное напряжение: 0.6В ~ 5В
• Максимальный выходной ток: 15A
• Эффективность: до 93%
• Температурный диапазон (рабочий): -55°C ~ 125°C
• Монтаж: Поверхностный монтаж (SMD)
• Корпус/размеры: 133-BBGA модуль (15x15 мм)

Возможные аналоги:

• LTM4626MPY#PBF от Analog Devices — для приложений с меньшим током (12А).
• TPSM84109 от Texas Instruments — другая серия модулей для PoL.

LTM4627MPY#PBF объединяет высокую производительность и компактные размеры, что делает его отличным выбором для реализации высокоточных систем питания и высоконадежных промышленных решений.
