LTM4627IV#PBF

LTM4627IV#PBF от Analog Devices

Общее описание

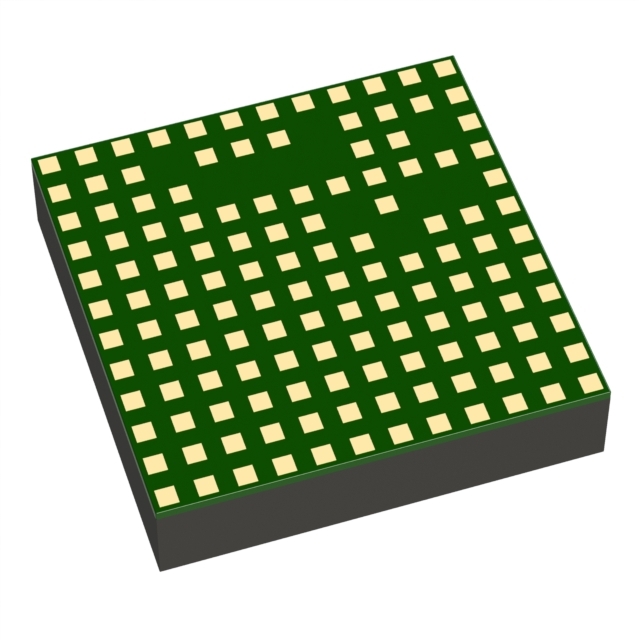

LTM4627IV#PBF — это мощный и компактный DC-DC преобразователь, являющийся частью серии µModule® от Analog Devices. Этот компонент представляет собой неинвертирующий инкрементальный источник питания (Point of Load, PoL) с широким входным напряжением от 4.5В до 20В и выходным напряжением от 0.6В до 5В. Он предназначен для поверхностного монтажа и упакован в корпус BGA (Ball Grid Array) размером 15мм x 15мм x 4.32мм.

Преимущества

• Высокий КПД: достигает до 93%, что обеспечивает минимальные потери энергии и эффективное управление теплом.
• Компактные размеры: монтажный размер 15мм x 15мм позволяет использовать компонент в ограниченных пространствах.
• Широкий диапазон входного напряжения: от 4.5В до 20В, что обеспечивает гибкость в различных приложениях.
• Простота использования: встроенные функции защиты, включая защиту от перенапряжения (OVP) и защиты от перегрузки по току (OCP).

Недостатки

• Стоимость: цена может быть выше по сравнению с аналогичными решениями других производителей.
• Требования к охлаждению: возможно потребуется дополнительное охлаждение при максимальных нагрузках для обеспечения долгосрочной стабильности.

Типовое использование

• Серверные и сетевые системы
• Системы хранения данных
• Промышленные автоматы и оборудование
• Медицинское оборудование
• Портативные приборы

Рекомендации по применению

• Обеспечьте адекватное охлаждение для предотвращения перегрева при работе на максимальной мощности.
• Рекомендуется тщательная разводка платы, чтобы минимизировать потери и шум, а также улучшить стабилизацию выходного напряжения.
• Используйте качественные и подходящие компоненты для обвязки, чтобы поддерживать высокую производительность преобразователя.

Основные технические характеристики

• Количество выходов: 1
• Входное напряжение (мин): 4.5В
• Входное напряжение (макс): 20В
• Выходное напряжение: от 0.6В до 5В
• Максимальный выходной ток: 15А
• Эффективность: до 93%
• Рабочая температура: от -40°C до +125°C
• Монтажный тип: Поверхностный монтаж (Surface Mount)
• Корпус: BGA (15мм x 15мм x 4.32мм)

Возможные аналоги

• LTM4628 от Analog Devices: два выходных канала, каждый из которых может выдавать до 8А.
• LTM4600HV от Analog Devices: два выходных канала, работает с внешнего источника до 5.5В.
• DOSA (Distributed-power Open Standards Alliance) совместимые PoL модули от других производителей, таких как Texas Instruments и Murata.

Этот мощный и компактный DC-DC преобразователь идеально подходит для применения в современных высокопроизводительных электронных устройствах, где требуется надежность и эффективность.
