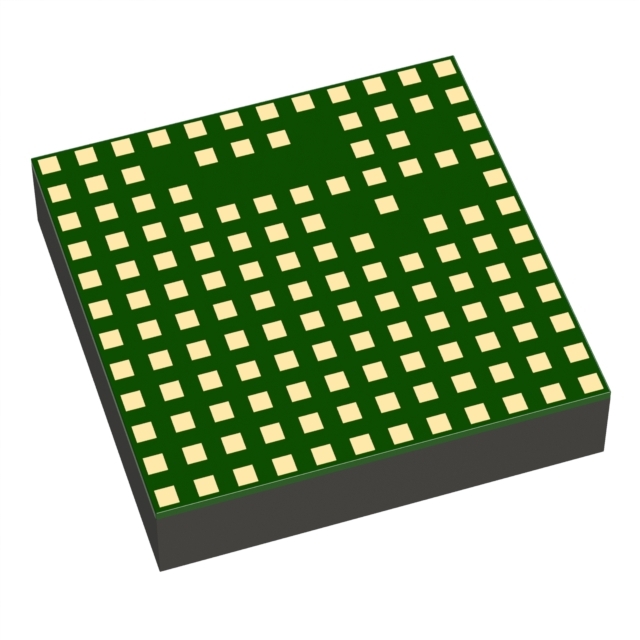

LTM4627EV#PBF

LTM4627EV#PBF от Analog Devices

Общее описание

LTM4627EV#PBF - это высокоинтегрированный DC-DC преобразователь, также известный как µModule (микромодуль) преобразователь, производства Analog Devices. Этот модуль разработан для работы в широком диапазоне входных напряжений от 4.5V до 20V и может обеспечивать выходное напряжение от 0.6V до 5V с максимальным выходным током до 15A. Преобразователь характеризуется высокой эффективностью, компактностью и высокой производительностью.

Преимущества

• Высокая эффективность: до 93%, что минимизирует теплопотери и улучшает охлаждение.
• Широкий диапазон входных напряжений: от 4.5V до 20V, что обеспечивает гибкость в различных приложениях.
• Компактные размеры: 15.0 мм x 15.0 мм x 4.3 мм, обеспечивающие экономию пространства на плате.
• Защита от перенапряжения и защита от перегрузки по току (OVP, OCP), что повышает надежность системы.

Недостатки

• Высокая токовая загрузка требует качественного отвода тепла и может потребовать использования дополнительных радиаторов или охлаждающих систем.
• Стоимость может быть выше по сравнению с менее интегрированными решениями.

Типовое использование

• Преобразователь напряжения в телекоммуникационных системах.
• Питание микропроцессоров и FPGA.
• Использование в рамках систем с высокоплотной компоновкой электроники.
• Приложения ИТЭ (информационные- и телекоммуникационные решения).

Рекомендации по применению

• Охлаждение: Обеспечьте адекватное охлаждение (радиаторы, термопасты), особенно при высокой токовой загрузке.
• Разводка: Разводите печатные платы таким образом, чтобы минимизировать помехи и обеспечивать стабильную работу.
• Защита: Используйте дополнительные схемы защиты от замыканий и скачков напряжения для повышения общей надежности.

Основные технические характеристики

• Входное напряжение: от 4.5V до 20V
• Выходное напряжение: от 0.6V до 5V
• Максимальный выходной ток: до 15A
• Эффективность: до 93%
• Рабочая температура: от -40°C до 125°C
• Размеры: 15.0 мм x 15.0 мм x 4.3 мм
• Корпус: 133-LGA (15x15)

Возможные аналоги

• LTM4628 от Analog Devices: Этот модуль представляет собой более мощную версию с двумя выходами и поддержкой более высоких токов.
• LTM4607 от Analog Devices: Модульный преобразователь с поддержкой более широкого диапазона входных и выходных напряжений.
• LTM4644 от Analog Devices: Многовыходной преобразователь для различных приложений.

Заключение

LTM4627EV#PBF от Analog Devices - это универсальный, высокоэффективный и компактный микромодуль преобразователя, подходящий для самых различных применений, требующих надежности, миниатюризации и высокой производительности.
