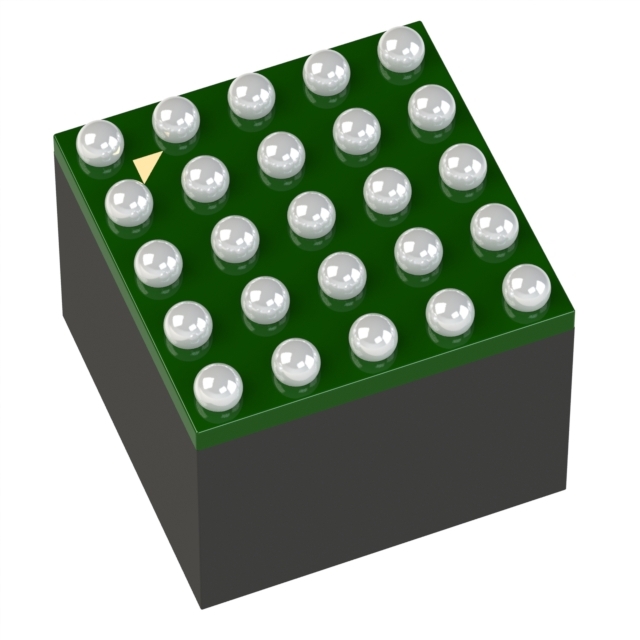

LTM4625EY#PBF от Analog Devices

Общее описание

LTM4625EY#PBF - это ультракомпактный модуль DC-DC преобразователя питания с одним выходом, разработанный компанией Analog Devices. Данный компонент относится к категории µModule® и предназначен для неизоляционного точечного питания (Point of Load, PoL). Он обеспечивает регулируемое выходное напряжение в диапазоне от 0,6 В до 5,5 В и выходной ток до 5 А, при этом входное напряжение может варьироваться от 4 В до 20 В.

Преимущества

• Компактные размеры: Благодаря небольшим размерам (6.25 мм x 6.25 мм), модуль идеально подходит для приложений с ограниченным пространством.
• Высокая эффективность: КПД до 91% позволяет снизить тепловыделение и повысить энергоэффективность системы.
• Легкость интеграции: Легкость в использовании и настройке благодаря интеграции многих компонентов на модуле.
• Расширенный диапазон температур: Способен работать при температурах от -40°C до +125°C, что подходит для промышленных применений.

Недостатки

• Ограниченная выходная мощность: Максимальный выходной ток 5 А может быть недостаточен для некоторых приложений с высокой мощностью.
• Высокая стоимость: Компактность и высокие технические характеристики могут привести к увеличению стоимости по сравнению с более простыми решениями.

Типовое использование

• Промышленная автоматизация
• Телекоммуникационное оборудование
• Мобильные и портативные устройства
• Офисное и компьютерное оборудование
• Сетевые устройства и серверы

Рекомендации по применению

• Убедитесь, что входное напряжение соответствует требованиям: Диапазон от 4 В до 20 В.
• Поддерживайте адекватное охлаждение: Для работы в условиях высокой плотности мощности может потребоваться активное охлаждение или радиатор.
• Используйте соответствующую фильтрацию: Для достижения максимальной производительности и минимизации помех.

Основные технические характеристики

• Тип: Неизолированный PoL модуль
• Число выходов: 1
• Входное напряжение: 4В - 20В
• Выходное напряжение: 0.6В - 5.5В
• Максимальный выходной ток: 5А
• КПД: До 91%
• Рабочая температура: -40°C ~ +125°C
• Размеры: 6.25 мм x 6.25 мм x 5.0 мм
• Монтаж: Поверхностный монтаж (SMD)

Возможные аналоги

• LTM4623EY#PBF - аналог близких характеристик, но меньших размеров и меньшего выходного тока.
• LTM4601AEV - модуль с более высоким выходным током, но более крупного размера.
• TPSM846C23 от Texas Instruments - аналогичный PoL модуль с высокими характеристиками.

Данный преобразователь LTM4625EY#PBF от Analog Devices является отличным выбором для высоконадёжных и компактных приложений, требующих эффективного и стабильного преобразования напряжения.
