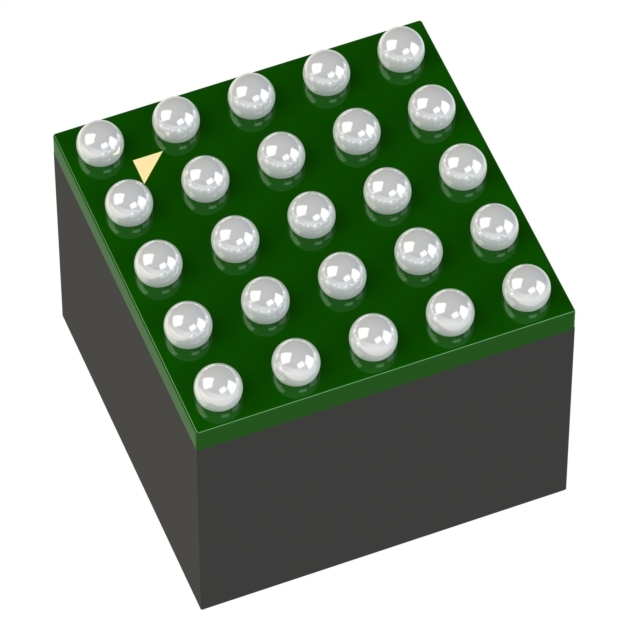

LTM4624IY

Описание LTM4624IY от Analog Devices

Общее описание

LTM4624IY — это высокоэффективный понижающий (step-down) DC-DC конвертер от компании Analog Devices, выполненный по технологии µModule®. Конвертер обеспечивает стабильное выходное напряжение в диапазоне от 0.6В до 5.5В при мощности до 4А. Благодаря компактному формату BGA упаковки с размерами 6.25мм x 6.25мм, конвертер подходит для высокоинтегрированных приложений, где пространство на плате ограничено.

Преимущества

• Высокая эффективность: Конвертер обеспечивает высокий уровень эффективности в широком диапазоне входных напряжений.
• Компактные размеры: Малые габариты упрощают интеграцию в компактные устройства.
• Широкий диапазон входного напряжения: Работает с входными напряжениями от 2.375В до 14В.
• Защита: Оригинальная µModule® технология обеспечивает высокий уровень надежности и встроенную защиту от перегрузок по току, перегрева, повышенного напряжения и низкого входного напряжения (UVLO).

Недостатки

• Требуется теплоотвод при высоких нагрузках: При значительных выходных токах может потребоваться дополнительное охлаждение для поддержания стабильной работы.

Типовое использование

• Серверные и сетевые устройства
• Телекоммуникационное оборудование
• Индустриальная автоматика
• Переносные и компактные измерительные приборы
• Медицинская электроника

Рекомендации по применению

• Для обеспечения максимальной эффективности и надежности рекомендуется использовать качественные конденсаторы и эффективный теплоотвод.
• Обеспечить достаточное охлаждение при применении в условиях высоких нагрузок или при повышенных окружающих температурах.
• Рассмотреть возможность использования дополнительных фильтров для снижения уровня электромагнитных помех (EMI).

Основные технические характеристики

• Тип: Понижающий DC-DC конвертер (Non-Isolated PoL Module)
• Количество выходов: 1
• Входное напряжение (мин): 2.375В
• Входное напряжение (макс): 14В
• Выходное напряжение: 0.6В ~ 5.5В
• Максимальный выходной ток: 4А
• Диапазон рабочих температур: -40°C ~ 125°C
• Размеры корпуса: 6.25мм x 6.25мм x 5.0мм
• Упаковка: BGA (25-PowerBBGA Module)
• Особенности: Защита от OCP, OTP, OVP, UVLO

Возможные аналоги

• LTM4622: Двухканальный понижающий DC-DC конвертер с выходным током до 2.5А на канал.
• LTM4611: Высокомощный понижающий DC-DC конвертер с выходным током до 15А.
• LTC3639: Широкодиапазонный понижающий DC-DC конвертер для напряжений до 150В input.

Использование LTM4624IY позволит создать надежные и компактные источники питания для различных приложений, требующих высокой производительности и малых размеров.
