LTM4622IY

Описание для LTM4622IY от Analog Devices

Общее описание

LTM4622IY - это высокоэффективный двойной понижено-регулирующий µModule® (микромодуль) DC/DC преобразователь от компании Analog Devices. Он способен обеспечивать два независимых выхода напряжения в диапазоне от 0,6 В до 5,5 В, принимая на вход напряжение от 3,6 В до 20 В. Весь преобразователь заключен в компактный корпус типа BGA (Ball Grid Array), что способствует снижению занимаемого пространства на плате и упрощению процесса интеграции в схему.

Преимущества

• Компактный размер: Корпус типа BGA размером всего 6,3 мм x 6,3 мм x 2,4 мм.
• Высокая эффективность: Обеспечивает стабильное и эффективное преобразование напряжения.
• Гибкость применения: Поддержка диапазона входных напряжений от 3,6 В до 20 В и выходных напряжений от 0,6 В до 5,5 В.
• Надежность: Предусмотрена защита от перегрузки по току (OCP), защита от перегрева (OTP) и защита от перенапряжения (OVP).

Недостатки

• Требования к пайке: Корпус BGA требует специальных условий пайки и проверки.
• Ограничение по току: Максимальный выходной ток ограничен до 2,5 А на каждый выход.

Типовое использование

• Системы питания для промышленных и коммерческих устройств.
• Стабилизаторы напряжения для серверов и сетевого оборудования.
• Преобразователи для портативной и медицинской электроники.

Рекомендации по применению

• Убедитесь, что рабочие параметры (температура, напряжение и ток) соответствуют указанным характеристикам.
• Используйте надлежащие методики пайки и проверки для монтажа компонентов в корпусе BGA.
• Обеспечьте достаточное охлаждение устройства для предотвращения перегрева и увеличения срока службы.

Основные технические характеристики

• Тип: Неизолированный PoL модуль
• Количество выходов: 2
• Входное напряжение (мин): 3,6 В
• Входное напряжение (макс): 20 В
• Выходное напряжение 1: 0,6 ~ 5,5 В
• Выходное напряжение 2: 0,6 ~ 5,5 В
• Максимальный выходной ток: 2,5 А, 2,5 А
• Защиты: OCP, OTP, OVP
• Температура эксплуатации: -40°C ~ 125°C

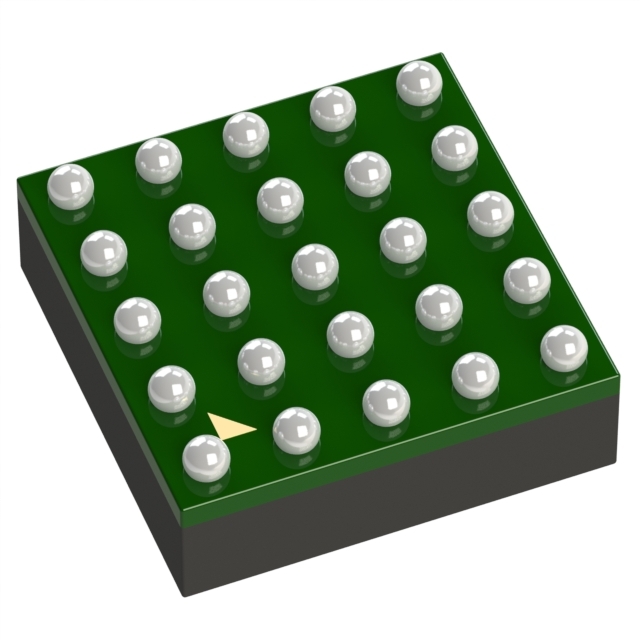

• Корпус: 25-PowerBBGA модуль (6,3 мм x 6,3 мм x 2,4 мм)

Возможные аналоги

• LTM4623 от Analog Devices: Одноканальный понижено-регулирующий DC/DC преобразователь с схожими характеристиками.
• LTM4633 от Analog Devices: Трехканальный понижено-регулирующий DC/DC преобразователь с более высоким током на выходе.

Это компактное и эффективное решение для преобразования напряжения в различного рода устройствах, требующих стабильного и надежного питания.
