LTM4620IV#PBF

LTM4620IV#PBF от Analog Devices

Общее описание

LTM4620IV#PBF от Analog Devices — это высокоэффективный модуль DC-DC преобразователя для точек нагрузки (PoL), предназначенный для преобразования напряжения в диапазоне от 4.5В до 16В на входе до двух регулируемых выходов в диапазоне от 0.6В до 2.5В. Модуль имеет два выхода с максимальным током до 13А на каждом, что делает его идеальным для использования в высокопроизводительных приложениях.

Преимущества

• Высокая эффективность: Современная архитектура и высокая производительность схемы снижают теплоотдачу и повышают энергоэффективность.
• Компактность: Компактные размеры (15мм x 15мм x 4.3мм) облегчают интеграцию в различные устройства.
• Простота использования: Готовый модуль с минимальным количеством внешних компонентов ускоряет разработку и упрощает проектирование.

Недостатки

• Цена: Высокотехнологичные модули могут быть дороже аналогов.
• Ограниченный диапазон выходного напряжения: Модуль поддерживает напряжение только до 2.5В.

Типовое использование

• Промышленные вычислительные системы
• Сетевые устройства
• Телекоммуникационные системы
• Мобильные и портативные устройства
• Оборудование для обработки данных

Рекомендации по применению

• Теплоотвод: Для обеспечения стабильной работы и предотвращения перегрева рекомендуется использовать подходящие радиаторы или дополнительные системы охлаждения.
• Экранирование: В высокочастотных применениях добавьте экранирование для минимизации электромагнитных помех.
• Фильтрация питания: Использование фильтров и качественных компонентов питания поможет уменьшить шумы и помехи.

Основные технические характеристики

• Входное напряжение: 4.5В - 16В
• Выходное напряжение: 0.6В - 2.5В (каждый из двух выходов)
• Максимальный ток выхода: 13А (каждый из двух выходов)
• Рабочая температура: -40°C ~ +125°C
• Монтаж: Поверхностный монтаж (SMD)

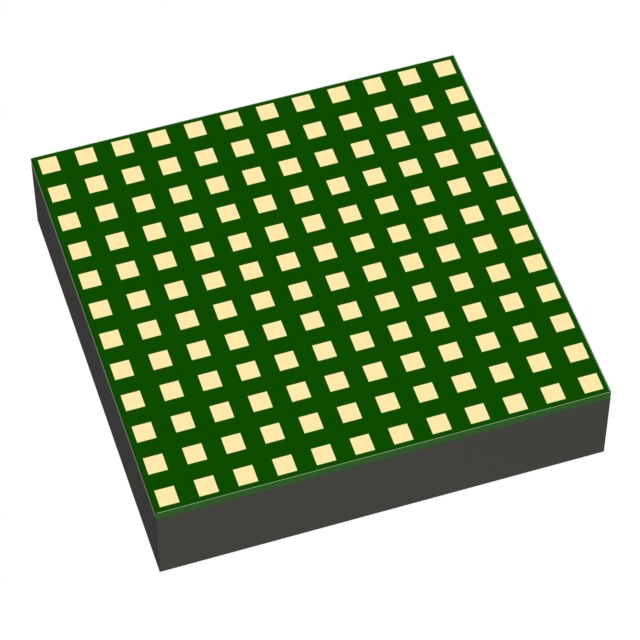

• Корпус: 144-LGA (15x15 мм)

Возможные аналоги

• LTM4620EY#PBF: Аналогичная модель с теми же характеристиками, но с другим корпусом.
• LTM4630#PBF: Сдвоенный модуль DC-DC преобразователя с немного другими параметрами выходного напряжения.

Заключение

LTM4620IV#PBF от Analog Devices — это универсальный и мощный модуль DC-DC преобразователя, идеально подходящий для широкого спектра высокоточных и высокоэффективных приложений. Правильное использование данного компонента обеспечит надёжную и стабильную работу ваших электронных устройств.
