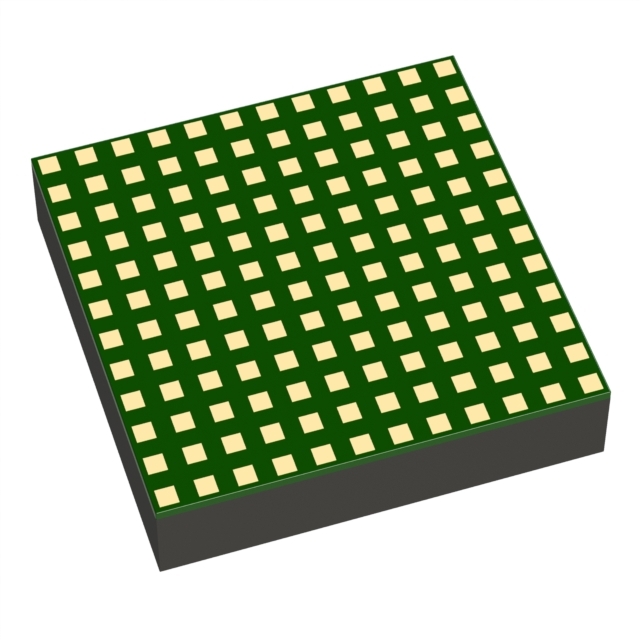

LTM4620AIV#PBF

LTM4620AIV#PBF от Analog Devices

Общее описание

LTM4620AIV#PBF — это мощный μModule® (микромодуль) DC-DC преобразователь от компании Analog Devices. Он представляет собой понижающий преобразователь с двумя независимыми выходами и встроенной схемой управления. Модуль рассчитан на широкий диапазон входного напряжения от 4.5В до 16В и способен обеспечивать выходные напряжения в пределах от 0.6В до 5.3В с максимальным током до 13А на каждом выходе.

Преимущества

• Компактность: модуль характеризуется высокой плотностью мощности, что делает его идеальным для использования в ограниченных пространствах.
• Высокая эффективность: встроенные оптимизированные схемы обеспечивают высокую эффективность преобразования.
• Надежность: включает в себя встроенные функции защит, такие как защита от короткого замыкания и перегрева.
• Простота использования: минимальное количество внешних компонентов упрощает процесс интеграции в систему.

Недостатки

• Ограниченная теплоотдача: при максимальных значениях тока могут потребоваться дополнительные меры по отводу тепла.
• Стоимость: высоко интегрированные решения часто стоят дороже по сравнению с дискретными компонентами.

Типовое использование

• Серверы и центры обработки данных
• Системы телекоммуникаций и сети передачи данных
• Высокоскоростные вычисления
• Промышленные системы управления

Рекомендации по применению

• Теплоотвод: учитывайте необходимость эффективного охлаждения для обеспечения стабильной работы при высоких токах.
• Дизайн топологии платы: правильно организуйте расположение компонентов и дорожек для минимизации помех и потерь.
• Монтаж: поверхность установки должна быть плоской и чистой для предотвращения механических повреждений и обеспечения хорошего теплового контакта.

Основные технические характеристики

• Входное напряжение: 4.5В - 16В
• Выходное напряжение 1: 0.6В - 5.3В
• Выходное напряжение 2: 0.6В - 5.3В
• Максимальный выходной ток: 13A на каждом выходе
• Плотность мощности: компактный размер 15мм x 15мм x 4.3мм
• Рабочая температура: -40°C до +125°C
• Защиты: защита от перегрева (OTP), защита от сверхтоков (OCP), защита от перенапряжения (OVP) и защита от недостаточного напряжения (UVLO)

Возможные аналоги

• LTM4644: 4-канальный μModule DC-DC понижающий регулятор, подходящий для аналогичных приложений с меньшей мощностью.
• LTM4630: 2-канальный μModule регулятор с максимальным выходным током до 18A на канал.
• MIC22A494: низковольтный понижающий регулятор с подобными характеристиками, но меньшей интеграцией.

Заключение

LTM4620AIV#PBF — это высокоинтегрированный, компактный и эффективный DC-DC преобразователь с двумя выходами, который отлично подходит для широкого спектра приложений, требующих стабильного и мощного питания.
