LTM4619IV#PBF от Analog Devices

Общее описание

LTM4619IV#PBF — это высокоэффективный и компактный модуль преобразователя DC-DC с двумя выходами, разработанный компанией Analog Devices. Он представляет собой понижающий (step-down) стабилизатор напруги с широкой областью входного напряжения от 4.5 В до 26.5 В и выходным диапазоном от 0.8 В до 5 В. Модуль идеально подходит для использования в приложениях с ограниченным пространством, благодаря своим компактным размерам и высокой плотности мощности.

Преимущества

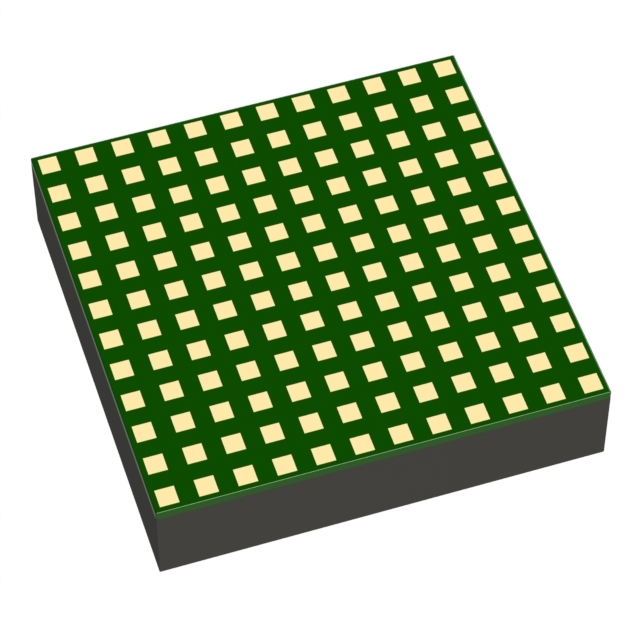

• Компактный размер: Модуль поставляется в корпусе 144-LGA (15x15), что позволяет экономить место на плате.
• Высокая эффективность: Оптимизированный для работы с высоким уровнем эффективности, что снижает потери энергии и тепловую нагрузку.
• Широкий диапазон входного напряжения: Поддерживает входное напряжение от 4.5 В до 26.5 В, что делает его универсальным для различных источников питания.
• Два независимых выхода: Наличие двух выходов с регулируемыми напряжениями от 0.8 В до 5 В.
• Простота интеграции: Компактный модуль облегчает процесс проектирования и сокращает время на разработку.

Недостатки

• Стоимость: Модуль может быть более дорогим по сравнению с дискретными решениями.
• Требования к теплоотводу: При высоких уровнях тока могут потребоваться дополнительные меры для отвода тепла.

Типовое использование

• Системы питания для FPGA, ASIC и DSP
• Сетевые и коммуникационные устройства
• Дата-центры и серверные системы
• Автомобильная электроника
• Медицинские приборы

Рекомендации по применению

• Размещение на плате: Учитывайте требования к пространству и обеспечьте подходящий теплоотвод.
• Электромагнитная совместимость: Следите за правильным размещением фильтров и других компонентов, чтобы минимизировать электромагнитные помехи.
• Регулирование выходного напряжения: Используйте соответствующие внешние компоненты для точной настройки выходных напряжений.

Основные технические характеристики

• Входное напряжение: 4.5 В - 26.5 В
• Выходное напряжение 1: 0.8 В - 5 В
• Выходное напряжение 2: 0.8 В - 5 В
• Выходной ток (макс.): 4 A / 4 A
• Рабочая температура: -40°C ~ 125°C
• Корпус: 144-LGA (15x15)
• Габариты: 15 мм x 15 мм x 2.8 мм

Возможные аналоги

• LTM4620: Еще один модуль DC-DC от Analog Devices с лучшей производительностью при низком напряжении.
• LMZ31710 от Texas Instruments: Аналогичный модуль DC-DC с одним выходом и высокой эффективностью.

Заключение

LTM4619IV#PBF от Analog Devices — это высокоэффективный модуль DC-DC с двумя выходами, отличающийся малыми размерами и простотой интеграции. Его использование позволяет значительно сократить время разработки и упростить проектирование систем питания в различных приложениях.
