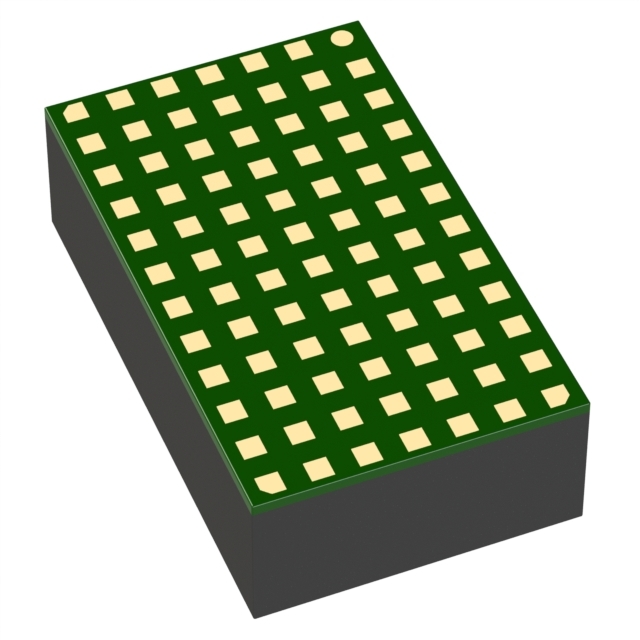

LTM4618IV#PBF

LTM4618IV#PBF от Analog Devices

Общее описание: LTM4618IV#PBF – это компактный модуль DC-DC преобразователя от Analog Devices, который представляет собой объединенный пониженно-повышающий регулятор напряжения (Buck-Boost). Этот модуль non-isolated PoL (Point of Load) подходит для различных приложений, включая ITE (Information Technology Equipment) и коммерческие устройства.

Преимущества:

• Компактные габариты: малая занимаемая площадь благодаря упаковке в форм-факторе MicroModule®.
• Широкий диапазон входного напряжения: от 4,5 В до 26,5 В.
• Гибкость выходного напряжения: регулируемый выход от 0,8 В до 5 В.
• Высокий выходной ток: до 6 А.
• Интегрированные функции защиты: Overcurrent Protection (OCP), Overvoltage Protection (OVP), Short Circuit Protection (SCP), Undervoltage Lockout (UVLO).

Недостатки:

• Высокая стоимость: может быть дороже альтернативных решений, особенно для бюджетных проектов.
• Сложность в монтаже: требует тщательного размещения и пайки.

Типовое использование:

• Преобразование напряжения для микропроцессоров и микроконтроллеров.
• Источники питания для телекоммуникационного оборудования.
• Мобильные и портативные устройства.
• Информационные технологии и коммерческие оборудования.

Рекомендации по применению:

• Обеспечить адекватное охлаждение для обеспечения эксплуатации в широком диапазоне температур, от -40°C до +125°C.
• При проектировании печатной платы (PCB) учитывать требования к земляной плоскости для минимизации шумов.

Основные технические характеристики:

• Диапазон входного напряжения: 4,5 В – 26,5 В.
• Диапазон выходного напряжения: 0,8 В – 5 В.
• Максимальный выходной ток: 6 А.
• Функции защиты: OCP, OVP, SCP, UVLO.
• Рабочая температура: -40°C до +125°C.
• Тип монтажа: поверхностный (SMD).
• Корпус/Габариты: 84-BLGA, размеры 15,0 мм x 9,0 мм x 4,3 мм.

Возможные аналоги:

• LTM4619 – двухканальный регулируемый DC-DC μModule.
• TPS82085 от Texas Instruments – компактный нискоимпульсный DC-DC преобразователь.
• LMZ12003 от Texas Instruments – 3A SIMPLE SWITCHER® мощный модуль.

Таким образом, LTM4618IV#PBF – это высокоэффективный и гибкий модуль DC-DC преобразователя, подходящий для широкого спектра приложений и обеспечивающий стабильное питание для высокоточных электронных устройств.
