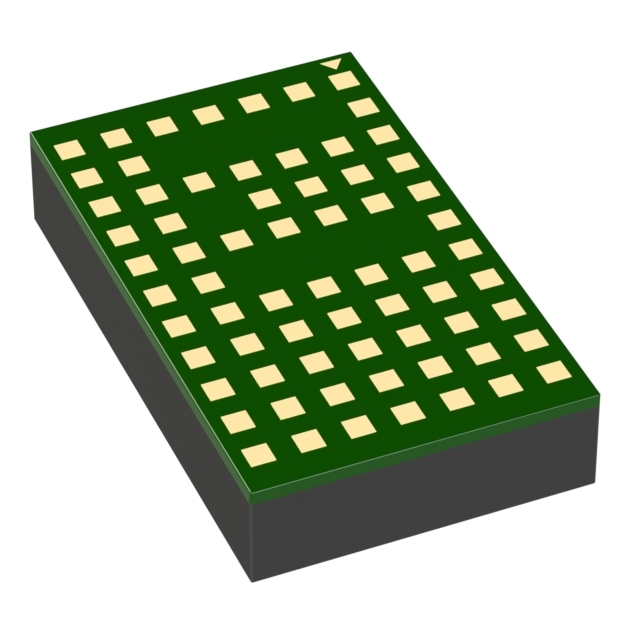

LTM4608IV#PBF

LTM4608IV#PBF от Analog Devices

Общее описание

LTM4608IV#PBF — это высокоэффективный преобразователь DC-DC от Analog Devices, выполненный в формате µModule®. Этот компонент предназначен для питания однотактных инверторов и преобразования положительного напряжения в двуполярное выходное напряжение. В модуле сочетаются все необходимые компоненты, включая контроллеры, индуктивности и защитные цепи, что обеспечивает простоту в интеграции и минимизацию занимаемого пространства на плате.

Преимущества и недостатки

Преимущества

• Компактный дизайн: Все необходимые элементы интегрированы в одном модуле, что упрощает проектирование и монтаж.
• Высокая эффективность: Преобразователь достигает высокой эффективности, что снижает тепловыделение и увеличивает надежность.
• Широкий диапазон входного напряжения: Поддерживает входное напряжение от 5.0V до 20V, что делает его универсальным решением для различных применений.
• Защита от перегрева и короткого замыкания: Встроенные защитные механизмы обеспечивают надежную работу в сложных условиях.

Недостатки

• Стоимость: За счет высокой интеграции и качества, цена модуля может быть выше по сравнению с раздельными решениями.
• Ограниченная мощность: Максимальный выходной ток до 2.2A, что может быть недостаточно для некоторых приложений.

Типовое использование

Основные области применения LTM4608IV#PBF включают в себя:

• Питание аналоговых и цифровых схем
• Промышленные системы автоматизации
• Телекоммуникационное оборудование
• Медицинское оборудование
• Системы Test & Measurement

Рекомендации по применению

• Размещение и охлаждение: Учитывайте тепловыделение модуля при проектировании печатной платы. Обеспечьте адекватное охлаждение и избегайте установки вблизи источников тепла.
• Экранирование от внешних помех: Несмотря на встроенные фильтры, добавление внешнего экранирования может улучшить стабильность работы в условиях высокого уровня электромагнитных помех.

Основные технические характеристики

• Тип: Преобразователь DC-DC, µModule®
• Число выходов: 2
• Напряжение — вход (мин): 5.0V
• Напряжение — вход (макс): 20V
• Напряжение — выход 1: 5V
• Напряжение — выход 2: -5V
• Максимальный выходной ток: 2.2A
• Коэффициент полезного действия: до 90%
• Монтаж: Поверхностный монтаж (SMD)
• Рабочая температура: от -40°C до 125°C
• Корпус: 15-Lead (15-Pin) LGA (13.9x4.3mm)

Возможные аналоги

• LTM4602IV от Analog Devices: Подобный модуль с немного другими характеристиками.
• LMZ14203H от Texas Instruments: Мощный DC-DC преобразователь с выходным током до 3A.
• R-78E5.0-0.5 от Recom Power: Эффективный DC-DC преобразователь с фиксированным выходным напряжением.

Важно: Перед использованием рекомендуем ознакомиться с официальной документацией и техническими характеристиками от производителя для обеспечения совместимости с вашим проектом.
